鐵殼噴塑，PT內置，外置可選。電壓電流型

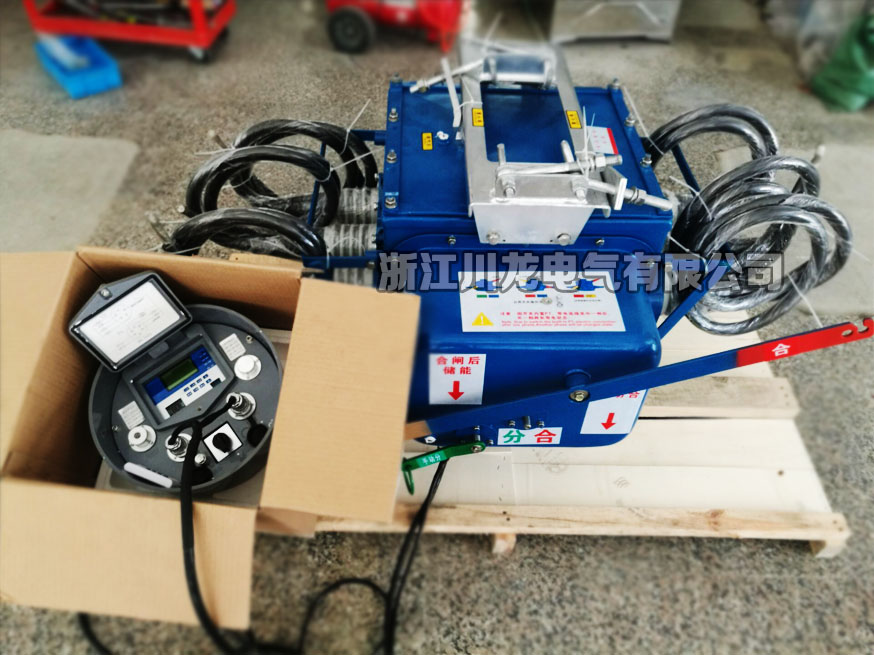

型號FZW28-12FP/630-20
全國24小時銷售熱線:
13616630771
一．產品概述
FZW28-12FP電壓電流型智能分段成套裝置（簡稱分段器），適用于10kV配電系統饋電線路主干線或分支線處，能夠與變電站出線斷路器或智能重合器配合，采用以線路“電壓--時間”為判據的閉鎖合閘技術，以“故障電流”為判據的閉鎖分閘技術進行故障處理，識別饋線線路短路和接地故障類型，完成線路故障監測、隔離及非故障區段恢復供電等功能。
該裝置支持3G、GPRS、CDMA、GSM短信、光纖等多種通信方式，能把狀態信息、故障信息上送至配電區域監控系統，從而實現配電網的實時監控及遠方遙控等功能。
二．系統設備構成和功能
設備構成
|
設備名稱 |
規格型號 |
后臺管理系統（選配） |
|
戶外交流高壓真空負荷開關 |
FZW28-12F |
SDS-S2000 區域配電監控系統 |
|
電壓電流型分段開關控制器 |
SDT-F140 |
|
|
電源變壓器 |
10kV/220V |

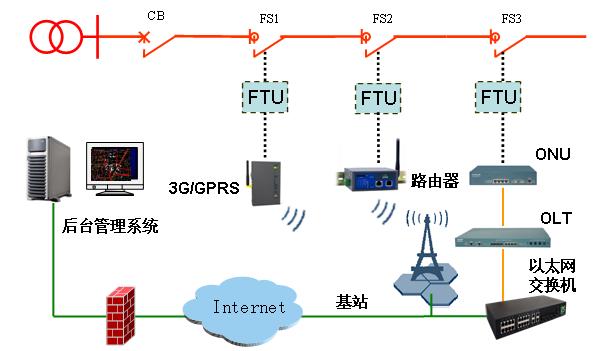

系統構成及工作原理
說明：
CB：變電站出線重合器；
FS：智能分段器；
FTU：智能終端（控制器）。
Ø 分段器采用以“電壓--時間”為判據的閉鎖合閘技術，以“故障電流”為判據的閉鎖分閘技術進行故障處理。
Ø 分段器兩側失壓且無電流通過，脫扣自動快速分閘，一側有壓則延時合閘。
Ø 閉鎖合閘：分段器合閘之后在設定時間內失壓，并檢測到故障電流，自動分閘并閉鎖合閘，隔離故障；若沒有檢測到故障電流，則分閘不閉鎖合閘。
Ø 閉鎖分閘：分段器合閘之后沒有檢到故障，則閉鎖分閘，延時5分鐘后閉鎖復歸。
Ø 分段器具備非遮斷電流保護，當檢測到流過負荷開關電流大于600A時，閉鎖跳閘回路。
．技術特點
負荷開關本體采用真空滅弧、SF6氣體絕緣，無油化設計。
負荷開關本體三相共箱布置、瓷套電纜澆鑄出線、全密封機構、軍品級航空插座、整體全密封技術保證產品耐候性強。
抗凝露性能好，免維護設計。
負荷開關本體內置隔離斷口與真空滅弧室串聯異步聯動，開關分合能力強，安全性高。
負荷開關本體獨特的非遮斷電流保護設計，徹底避免開關在故障瞬間分閘動作。
控制器以線路電壓為判據，并自動檢測故障電流，通過延時合閘與變電站保護配合實現就地故障處理，不依賴通信，不用主站可自動識別故障、自動切除故障區段。
控制器外殼使用不飽和聚酯材料，耐候性強、抗凝露、體積小重量輕，防護等級IP67。
控制器采用超級電容（也可選配蓄電池）后備電源系統，免維護設計。
控制器具有獨特明顯的現場故障顯示功能，方便故障查尋。
控制器具備無線ZIGBEE及藍牙等通信功能，通過PDA等手持終端就地桿下維護，無需蹬桿操作，維護方便、安全。
控制器配置通信模塊及建立通信鏈接后，可實現遙信、遙測、遙控、遙調等功能。
．故障處理方式
|
故障性質 |
故障處理方式 |
|
永久性故障 |
l 故障發生：CB或FB保護跳閘，分段器兩側失壓后自動快速分閘。 |
|
l 故障計時：CB或FB重合，分段器依次有壓延時合閘，沒有檢測到故障電流，則閉鎖分閘。 |
|
|
l 故障隔離：檢測到線路失壓，CB或FB跳閘，分段器自動分閘并閉鎖合閘 |
|
|
l 恢復送電：CB或FB二次重合，饋線非故障區段直接恢復供電。 |
|
|
瞬時性故障 |
l 故障發生：CB或FB保護跳閘，分段器兩側失壓后自動快速分閘。 |
|
l 恢復送電：CB或FB重合，故障消失，分段器一次有壓延時合閘，恢復送電。 |
三．主要技術參數
|
戶外交流高壓真空負荷開關 |
電壓電流型分段開關控制器 |
電源變壓器 |
|||
|
項目 |
參數 |
項目 |
參數 |
項目 |
參數 |
|
額定電壓 |
12kV |
工作溫度 |
-40℃～70℃ |
變比 |
10/0.22 |
|
額定電流 |
630A |
額定電源 |
AC220V±20% |
精度 |
1級 |
|
額定短時耐受電流 |
20kA/4s |
電壓電流精度 |
0.5級 |
額定容量 |
500VA |
|
額定短路關合電流 |
50kA（峰值） |
SOE分辨率 |
≤2ms |
瞬時容量（1S） |
3000VA |
|
分閘時間 |
≤35ms |
電磁兼容 |
IV級 |
爬電比距 |
＞35mm/k V |
|
合閘時間 |
120ms~200ms |
延時合閘/失壓監測 |
5s/3s |
一次工頻耐壓 |
42kV/1min |
|
電壽命 |
10000次 |
整機功耗 |
≤10W |
長期過電壓 |
20kV |
