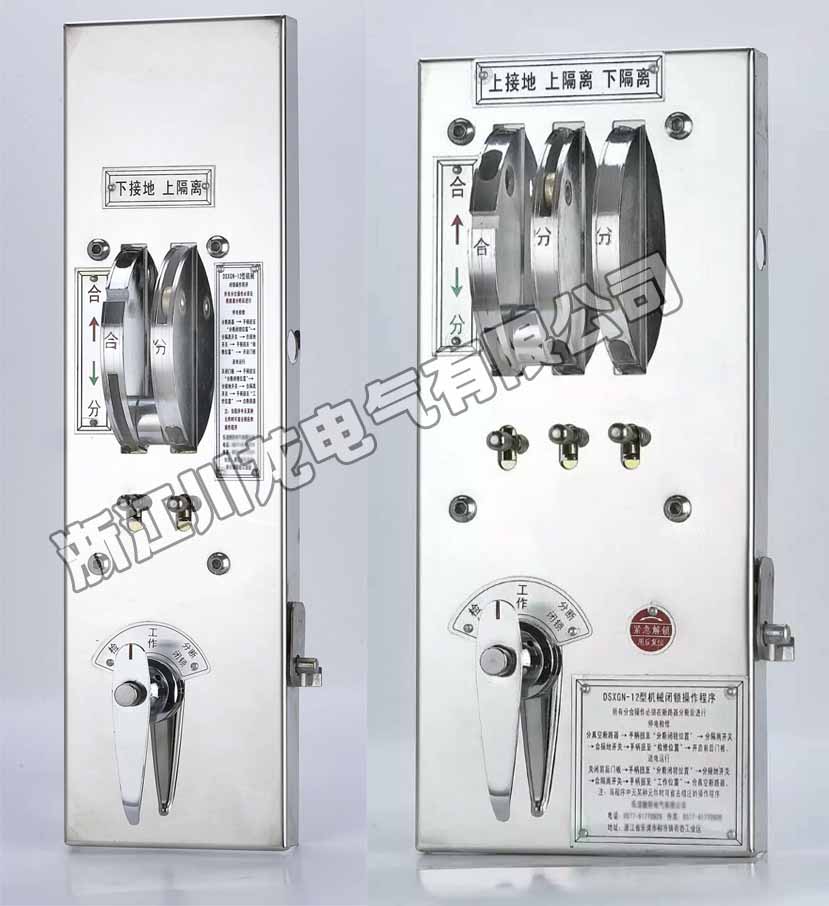

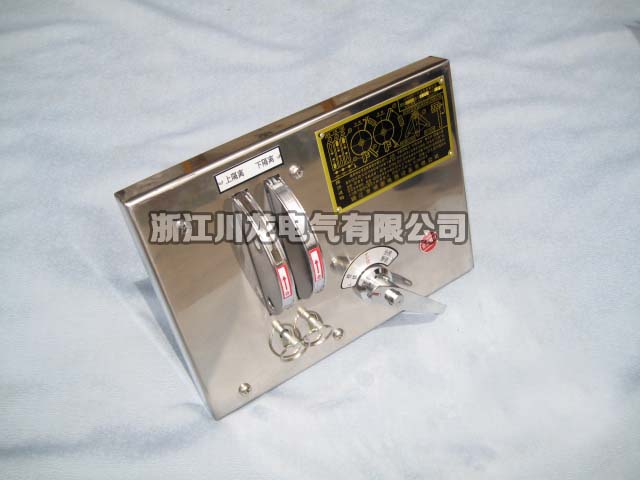

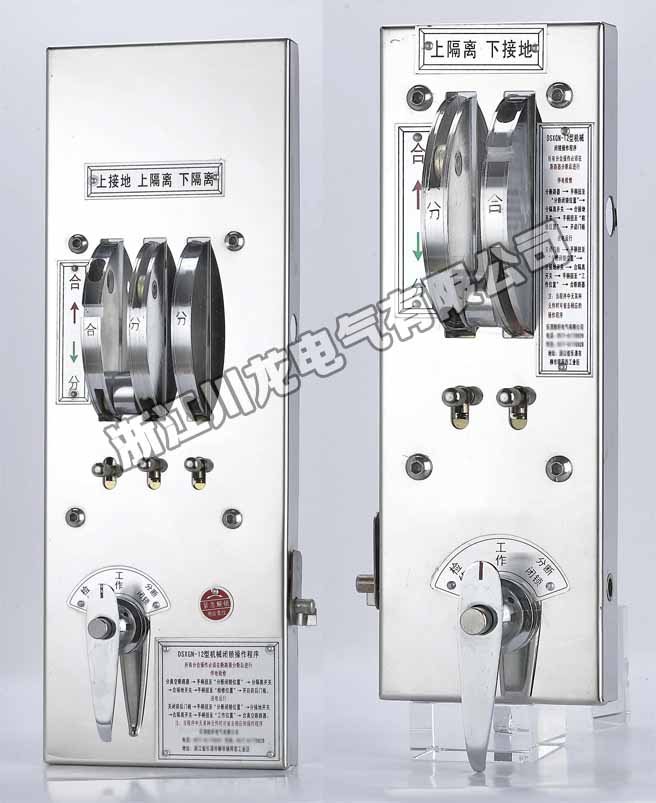

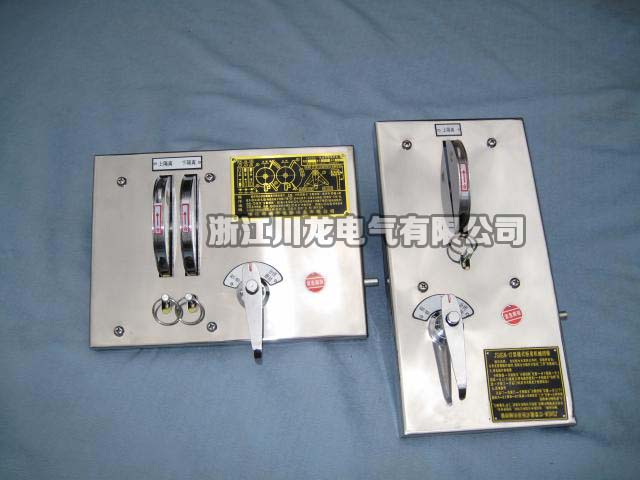

JSXGN-12機械閉鎖操作聯鎖機構

JSXGN操作聯鎖機構適用于XGN2-12、XGN66-12、HXGN、GG-1A箱型固定式金屬封閉開關設備中各種接線方案和結構形式，可操作各種隔離開關，接地開關和負荷開關，并能與斷路器、前后柜門鎖、電磁鎖、程序鎖、微機掛鎖及輔助開關聯鎖，實現防誤保護系統。是一種較為先進、合理、操作簡便的操作機構。

材質配置

JSXGN-10箱式柜機械閉鎖(以下簡稱閉鎖)，是箱式柜用強制性的閉鎖裝置，采用機械連鎖方式控制各個操作程序，滿足開關設備“五防”功能的要求，具有方便、安全可靠等特點。

型號

JSXGN-12

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

適用范圍
　　JSXGN-10箱式柜機械閉鎖(以下簡稱閉鎖)，是箱式柜用強制性的閉鎖裝置，采用機械連鎖方式控制各個操作程序，滿足開關設備“五防”功能的要求，具有方便、安全可靠等特點。
　　本閉鎖適用于XGN-10箱型固定式金屬封閉開關設備中各種接線方案和結構 形式，并能分別與電操、彈操動作聯鎖。
JSXGN操作聯鎖機構適用于XGN2-12、XGN66-12、HXGN、GG-1A箱型固定式金屬封閉開關設備中各種接線方案和結構形式，可操作各種隔離開關，接地開關和負荷開關，并能與斷路器、前后柜門鎖、電磁鎖、程序鎖、微機掛鎖及輔助開關聯鎖，實現防誤保護系統。是一種較為先進、合理、操作簡便的操作機構。
使用環境條件
●海拔高度：2000米
●空氣溫度：上限+40℃；下限-25℃
●相對溫度：日平均值不大于95%；月平均值不大于90%；
●無火災、爆炸危險、嚴重污穢、化學腐蝕及萬劇烈震動的場所；
●地震烈度：不超過8度。

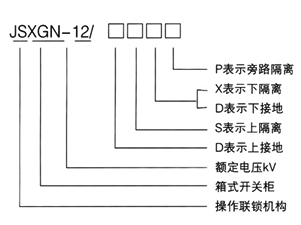

JSXGN-12產品型號含義

功能原理

技術參數

型號規格	操作功能	備注
JSXGN-12/DSX	上接地、上隔離、下隔離	3
JSXGN-12/SXD	上隔離、下隔離、下接地	3
JSXGN-12/DS	上接地、上隔離	左2位
JSXGN-12/SD	上隔離、下接地	右2位
JSXGN-12/SX	上隔離、下隔離	右2位
JSXGN-12/XS	下隔離、上隔離	右2位（下進線）
JSXGN-12/S	上隔離	中1位
JSXGN-12/X	下隔離	中1位
JSXGN-12/DSD	上接地、上隔離、下接地	3位
JSXGN-12/DSXP	上接地、上隔離、下隔離、旁路隔離	4位
JSXGN-12/DDSX	上接地、下接地、上隔離、下隔離	4位
