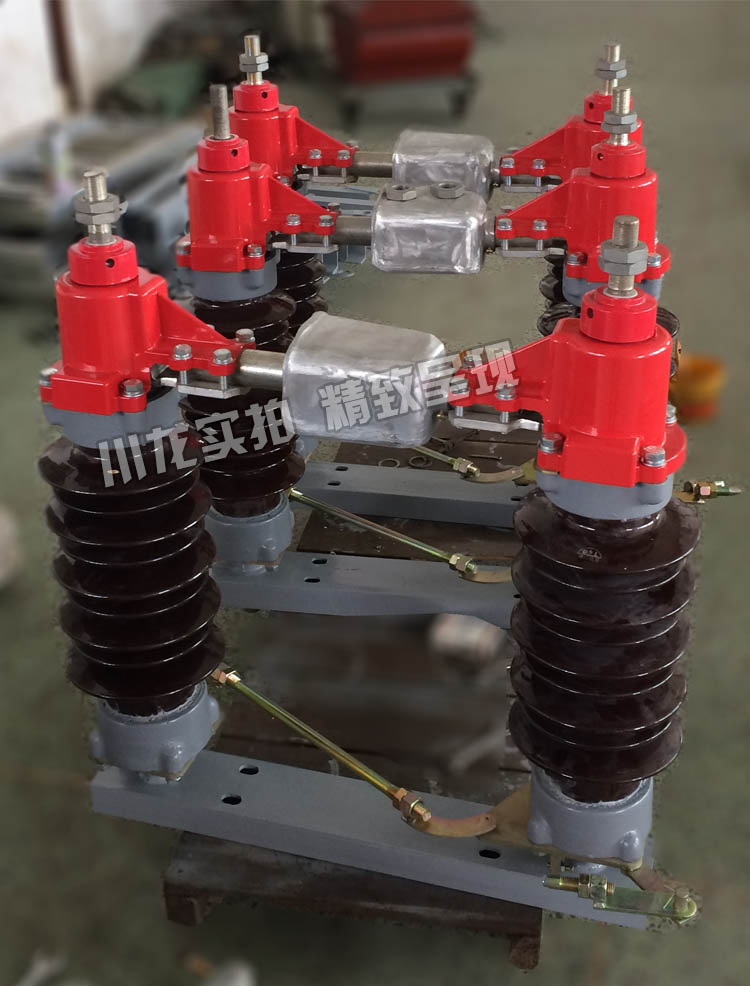

GW4-40.5/1250A
全國24小時銷售熱線:
13616630771
GW4-35kV銅管型隔離開關是交流頻率為50Hz的戶外高壓電器設備，是在原GW4系列基礎上進行改進設計的產品，供高壓線路在無負載情況下進行換接，以及對被檢修的高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用。
GW4-35kV銅管型隔離開關配用CS11-1型手力操作機構，GW4-35D型配用CS8-6D手力操作機構。
2、使用范圍
海拔高度不超過3000米；
環境氣溫不高于-40℃，不低于-30℃；
只適用于水平安裝的場所，風速不大于35m/s；
地震烈度不超過8度；
普通型適用于Ⅱ級污穢地區，防污型適用于Ⅲ級污穢地區。
3、主要技術參數
|
產品型號 |
GW4-35（DW） |
|
|
額定電壓（kV） |
35 |
|
|
最高工作電壓（kV） |
40.5 |
|
|
額定工作電流（A） |
630 |
1250 |
|
額定熱穩定電流有效值2s（KA） |
20 |
31.5 |
|
額定動穩定電流有效值（KA） |
50 |
80 |
|
1min工頻耐壓 對地 |
95 |
|
|
有效值（KV） 斷口 |
110 |
|
|
雷電沖擊電壓 對地 |
185 |
|
|
峰值（KV） 斷口 |
215 |
|
4、結構及動作原理
1、GW4系列隔離開關是一種雙柱式隔離開關，制成單極型式，當三極同步使用時三極間用連接桿連接起來。
2、GW4系列隔離開關的結構外形其主要由底座、支柱絕緣子、接線端子、動導電管、靜導電管、接地觸頭、接地閘刀、連桿幾部分組成，每極有兩個瓷桿，分別固定在底座兩端的軸承座上，以交叉連桿連接，導電部分由動靜兩部分組成，分別固定在兩個瓷柱的頂上，作水平分合閘，觸頭接觸部分在兩個瓷柱的中間，防水蓋能全部遮住中間觸指部分。
3、當配用手力操作機構時，GW4-35DW型隔離開關操動一個瓷柱導電體轉動91°，另一個瓷柱及導電體也由連桿轉動91°，閘刀便向同一側方向斷開或閉合，接地型開關同時聯動接地部分閉合或斷開。
4、操作機構中的輔助開關與機構的主軸直接連在一起，在分、合閘動作時將相應的觸點切斷或閉合發出相應的分、合信號，接地開關的分合動作是通過水煤氣管連動三相同步動作的。
