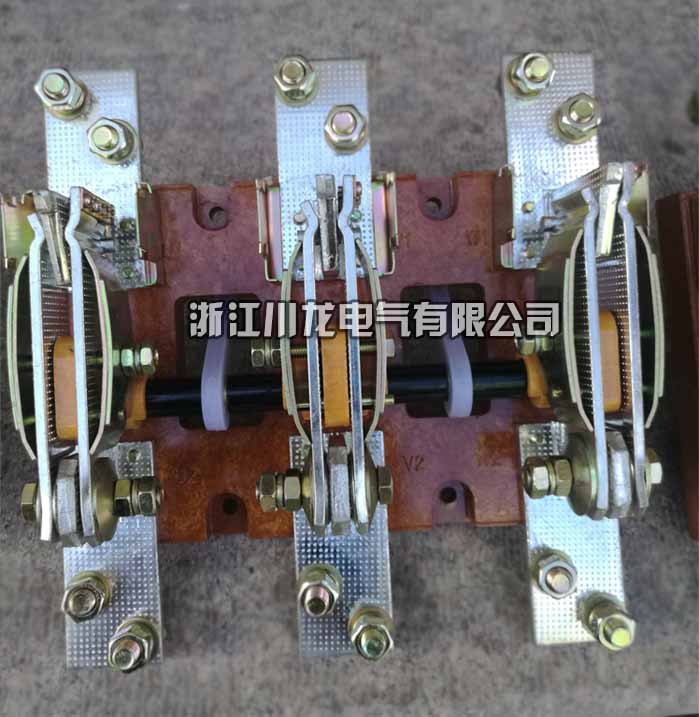

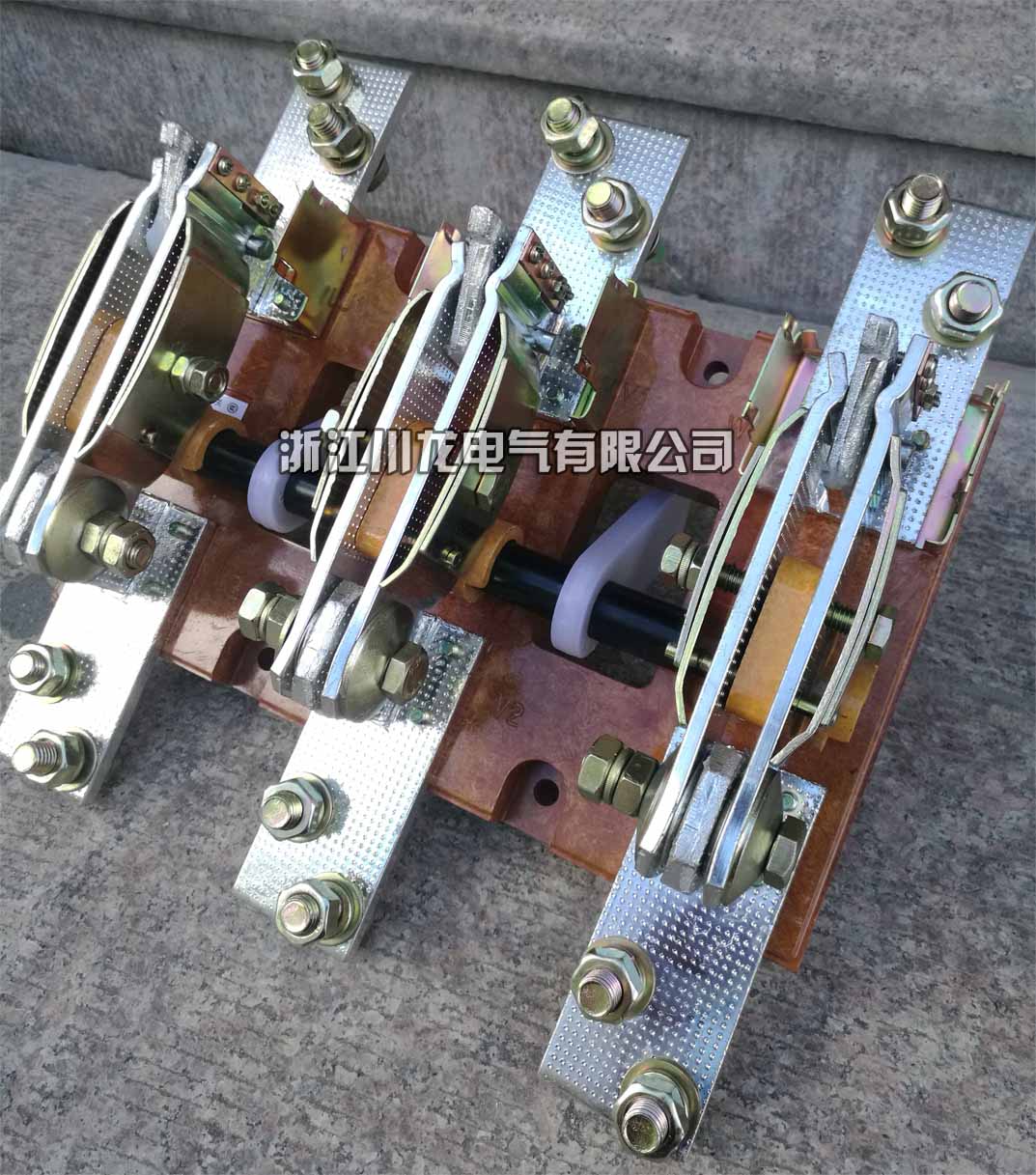

HD13-1000/31開啟式刀開關

材質配置

型號

全國24小時銷售熱線:

聯系我們在線QQ

HD系列、HS系列單投和雙投刀開關適用于交流50Hz，額定電壓至380V、直流至440V,額定電流至1500A的成套配電裝置中，作為不頻繁地手動接通和分斷交、直流電路或作隔離開關用。其中： 1. 中央手柄式的單投和雙投刀開關主要用于磁力站，不切斷帶有電流的電路，作為隔離開關之用; 2. 側面操作手柄式刀開關，主要用于動力箱中; 3. 中央正面杠桿操作機構刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方; 4. 側方正面操作機械式刀開關主要用于正面兩側操作、前面維修的開關柜中，操作機構可以在柜的兩側安裝; 5. 裝有滅弧室的刀開關具有電流負荷，其他系列刀開關只作隔離開關使用。符合標準:GB14048.3-1993
型號及其含義

主要技術參數
1. 額定電壓為交流380V、直流220v、440v; 2. 額定電流為100、200、400、600、1000、1500A; 3. 主要技術性能參數見表1。
表1

(mm)表2

外形及安裝尺寸 1. HD11板前接線(見圖1表2); 2. HD11板后接線(見圖2、表3); 3. HS11板后接線(見圖3、表4)。




(mm)表3

(mm)續表3

(mm)表4

(mm)續表4


4、 HD12外形及安裝尺寸(見圖4、表5) 5、HS12外形及安裝尺寸(見圖5、表6)

圖４圖5 (mm)表5 (mm)表6




6. HD13外形及安裝尺寸(見圖6、表7) 7. HS13外形及安裝尺寸(見圖7、表8)

圖6 圖7 (mm)表7


(mm)表8

8. HD14外形及安裝尺寸(見圖8、表9)(mm)表9
