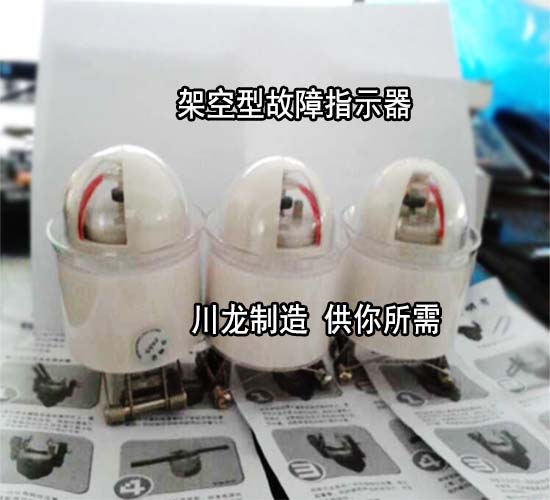

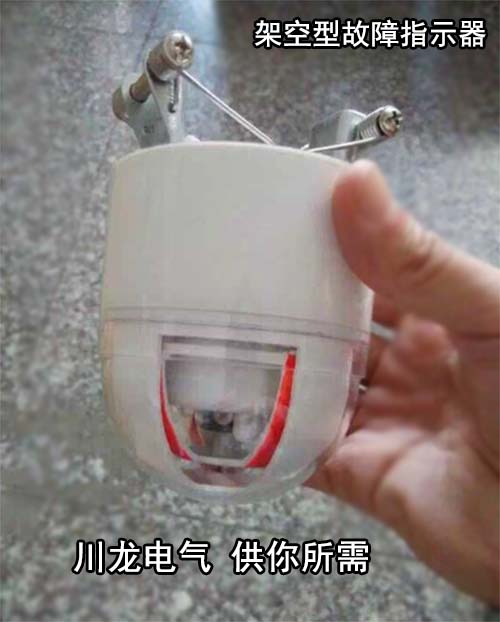

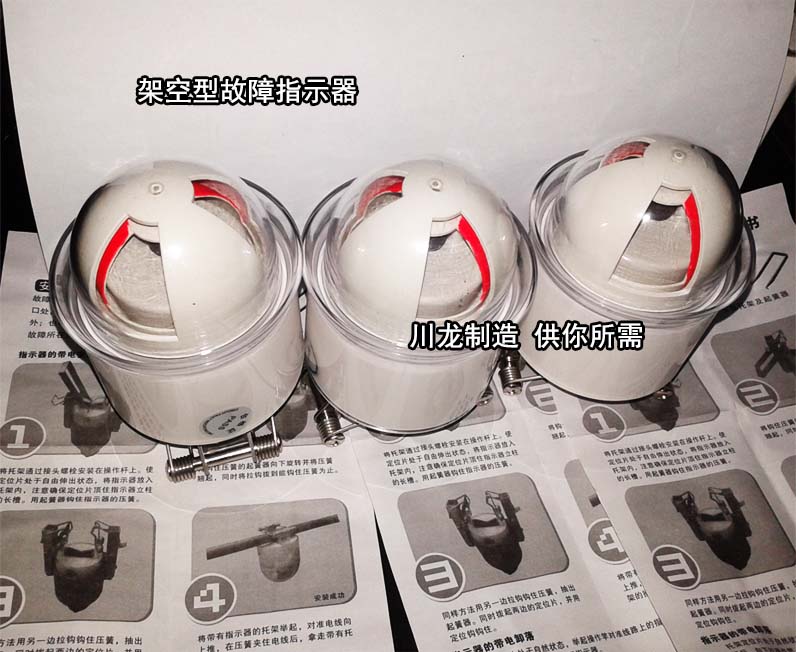

架空型電纜型短路接地故障指示器二合一

采用高強度和高透視性的航空材料一次成型，并經過納米技術處理，透視性更好，抗污穢，抗老化，免維護，使用壽命長。 ◆高性能鋰電池，使用壽命可達8年以上。 ◆專用芯片及單片機等進口元器件組成的電路板。 ◆航空及納米材料制成的殼體． ◆經鍍鎳處理、導磁性極強。可帶電安裝的卡線結構． ◆采用紅色熒光漆，視覺強，夜間光照下可明顯指示．且長期在室外紫外線照射下不褪色的顯示轉體．

材質配置

購買請確認故障類型，比如接地、短路，一合一、二合一。

型號

SX-1DX,SX-JDX,SX-JDG

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

線路故障指示器特點

采用高強度和高透視性的航空材料一次成型，并經過納米技術處理，透視性更好，抗污穢，抗老化，免維護，使用壽命長。
◆高性能鋰電池，使用壽命可達8年以上。
◆專用芯片及單片機等進口元器件組成的電路板。
◆航空及納米材料制成的殼體．
◆經鍍鎳處理、導磁性極強。可帶電安裝的卡線結構．
◆采用紅色熒光漆，視覺強，夜間光照下可明顯指示．
且長期在室外紫外線照射下不褪色的顯示轉體．

功能原理

■功能與效益

JDG智能故障指示器：接地.短路.白天翻牌.晚上亮燈；

JDX智能故障指示器：接地.短路.白天翻牌;

◆迅速指明故障線路和故障點，減小停電面積；
◆縮短故障排除時間，提高售電量和供電可靠性；
◆準確指示瞬間故障，利于排除供電隱患；
◆為查找隱蔽永久性故障點提供了技術手段；
◆縮短故障點的查找時間，減輕了巡線人員勞動強度；
◆界定故障責任區，明確責任人；
◆避免傳統多次拉路合閘巡線給電力設備帶來的影響；

■技術指標

◆適用電壓等級：U≥6-35KV

◆動作復位時間：來電復位（上電30分鐘自動復位。復位電流：大于7A）注：線路沒電流不復位。

◆適用導線電流：I≤1200A

◆使用環境溫度：-35≤T≤+70

◆適用導線線徑：16mm2≤d≤240mm2

◆動作次數：≥5000次

◆動作響應時間：0.06S≤t≤3S

◆靜態功耗：≤10μW

■動作原理

短路檢測原理：根據短路現象，在短路瞬間電流正突變，保護動作停電作為動作依據。

用于判斷短路的故障指示原理圖：
