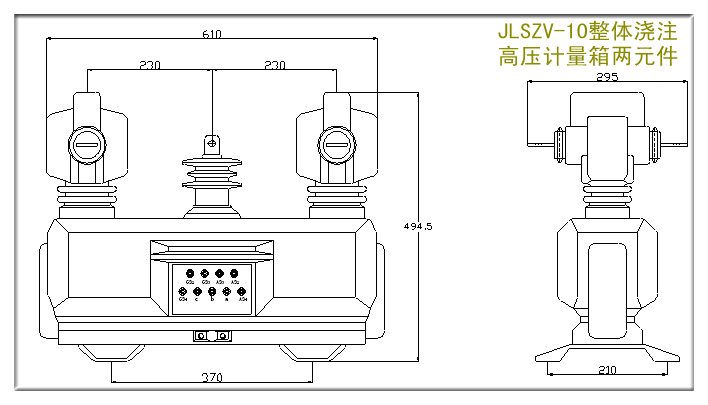

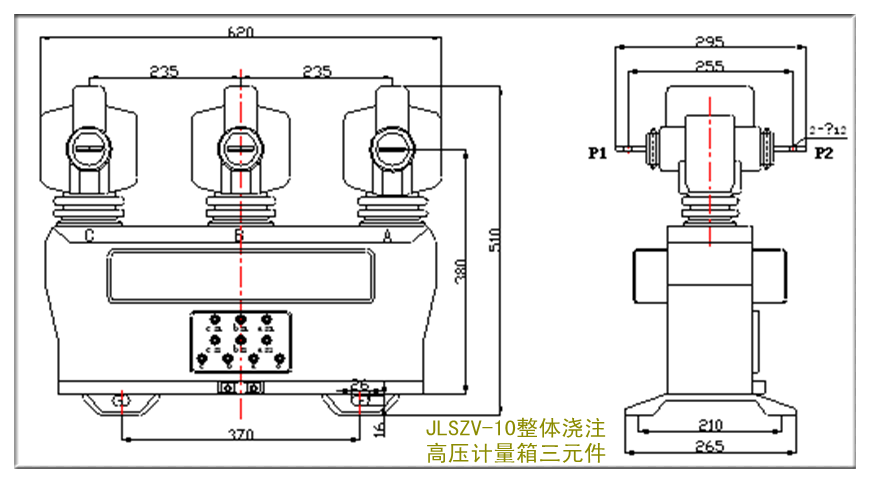

環氧樹脂整體澆筑，干式兩元件三元件可選。（三相三線為兩元件，三相四線為三元件）

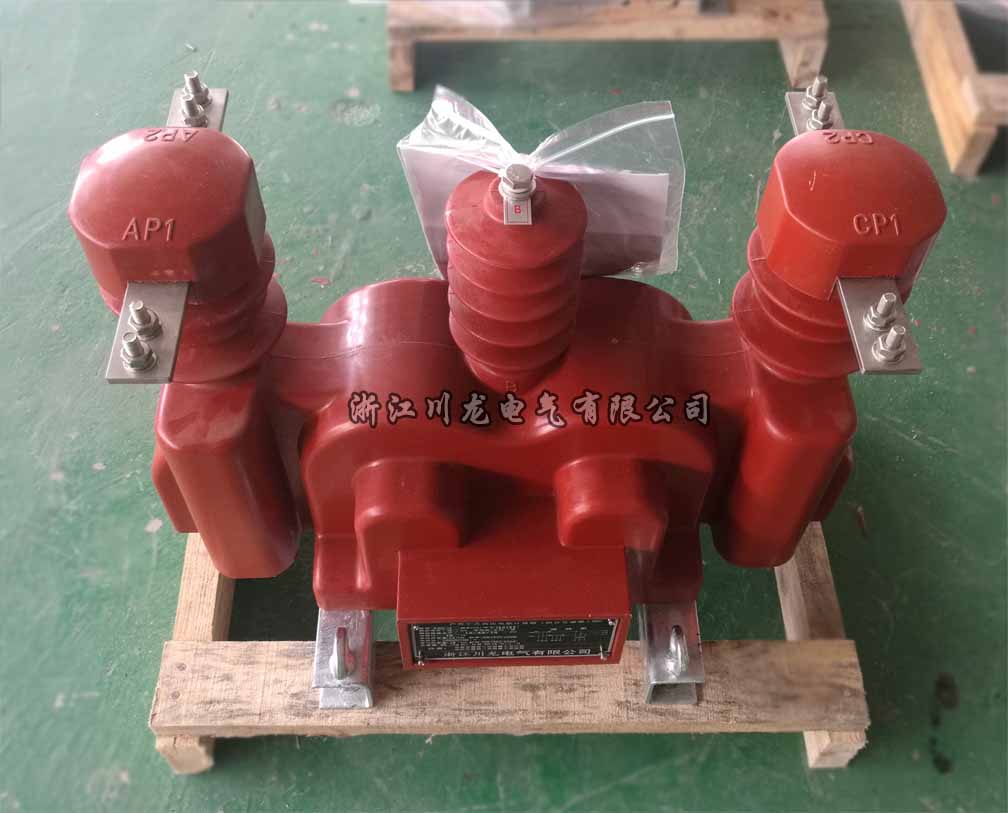

型號JLSZV-10
全國24小時銷售熱線:
13616630771
一、整體澆注高壓計量箱 性能概述
JLSZV-10整體澆注高壓干式組合互感器(整體澆注高壓計量箱)是同類產品的基礎上改進而成的，適用于額定頻率50HZ，是老式油浸計量箱產品理想的換代產品。JLSZV-10干式電力計量箱是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，額定電壓10KV的戶外交流電力系統中作有功、無功電能計量，電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。JLSZV-10整體澆注高壓干式組合互感器(整體澆注高壓計量箱)電壓互感器采用具有耐電流、耐老化的戶外專用環氧樹脂真空澆注而成，外形采用防雨傘裙，表面爬電距離大，防雨、防塵、耐腐蝕是城鄉電網改造理想的換代產品。
二、整體澆注高壓計量箱 產品執行的標準
1. 國家標準GB1207—2006電壓互感器;
2. 國家標準GB1208—2006電流互感器;
3. 國家標準GB311.1—1997高壓輸變電設備的絕緣配合。
4. 國家標準GB17201-2007組合互感器。
三、整體澆注高壓計量箱 使用條件
1.JLSZV-10整體澆注高壓干式組合互感器(整體澆注高壓計量箱)適用于頻率為50Hz的10kV或6kV三相交流電力系統中;
2.環境溫度：-40℃～+40℃;
3.空氣相對濕度：月平均值≤90﹪;
4.海拔高度：不超過2000m;
5.周圍空氣不應受腐蝕性氣體或可燃性氣體的污染;
6.爬電距離：340mm。

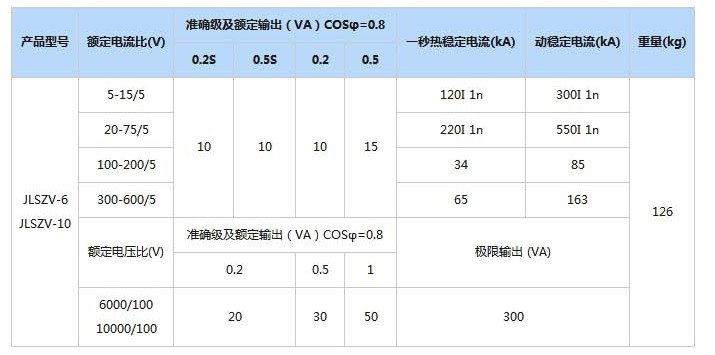

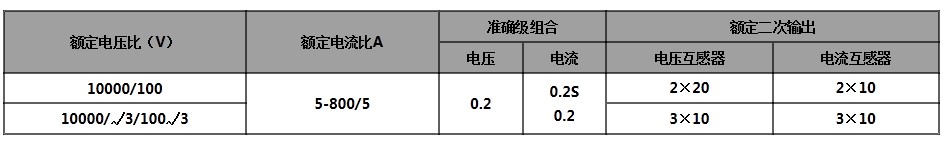

二、整體澆注高壓計量箱 技術參數
準確等級：0.2S，0.2，0.5S
額定電壓比：10000/100V，6000/100V
額定一次電流：5～1000A
額定二次電流：5A或1A
額定容量：電壓部分：0.2級，20VA
電流部分： 0.2S、0.2級，10VA
額定短時熱電流倍數：100I1n/1s
額定短時動穩定倍數：250I1n
