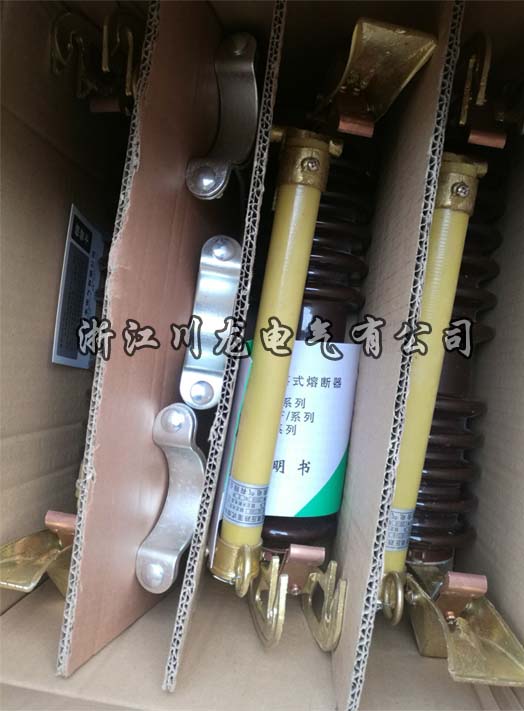

陶瓷支柱
型號RW3-10/200A
全國24小時銷售熱線:
13616630771
一、概述 跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分，合負荷電流。 跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流時熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱，分解出大量的氣體，使館內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力二下翻，鎖緊機械，釋放熔絲管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜動觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。 二、用途 戶外跌落式熔斷器適用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和短路保護，分合額定負荷電流只用，機械壽命≥2000次。 三、使用條件 1.適用于環境溫度上限40℃，下限-30℃之內。 2.海拔不超過1000m，風速不大于35m/s 3.熔斷器不適用于下述場所 3.1有燃料或爆炸危險的場所。 3.2有劇烈震動或沖擊的場所。 3.3有異電化學氣體作用及嚴重空氣污穢，煙霧地區。 四、結構簡介 熔斷器是由基座和消弧裝置兩大部分組成，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀態，以保證滅弧管在合閘位置的自鎖，線路與變壓器過載或短路中，熔絲熔斷，熔絲迅速從滅弧管中抽出，滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。
五、型號說明
|
型號
|
額定電壓kv
|
額定電流A
|
斷流容量MVA
|
工頻干耐受電壓kvrms 1 min
|
工頻濕耐受電壓kvrms 1 min
|
|
|
上限
|
下限
|
|||||
|
RW3-10/100
|
10
|
100
|
100
|
10
|
42
|
34
|
|
RW3-10/200
|
10
|
200
|
200
|
20
|
42
|
34
|
