陶瓷支柱

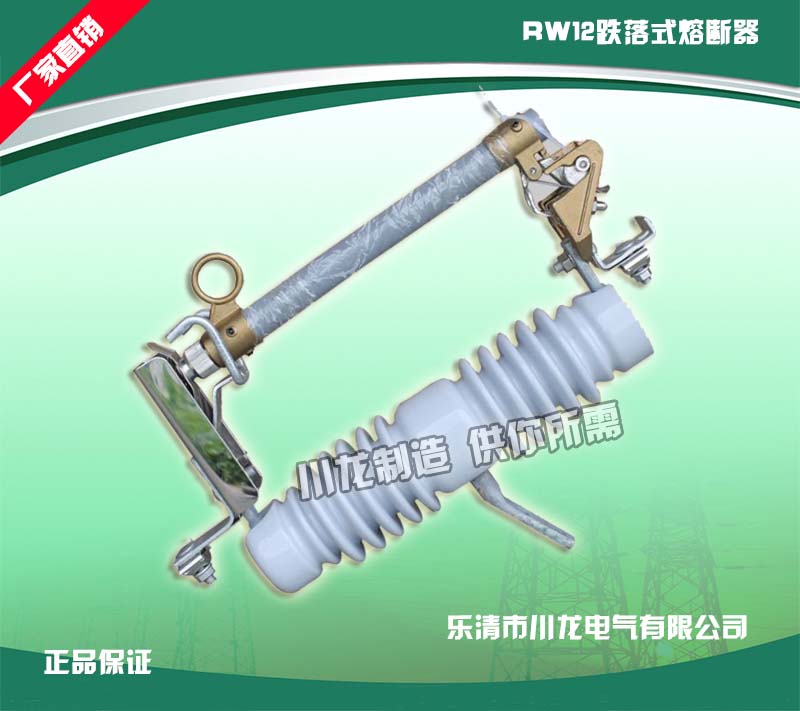

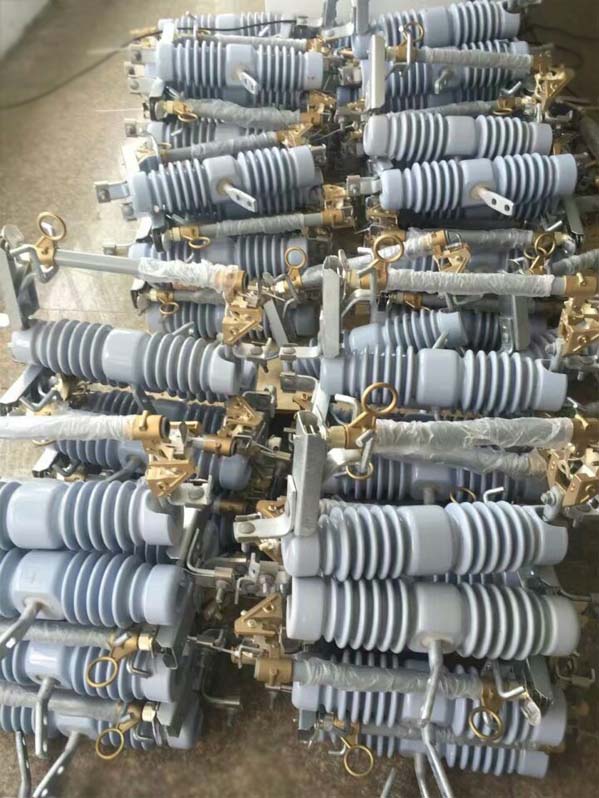

型號RW12-12/200A
全國24小時銷售熱線:
13616630771

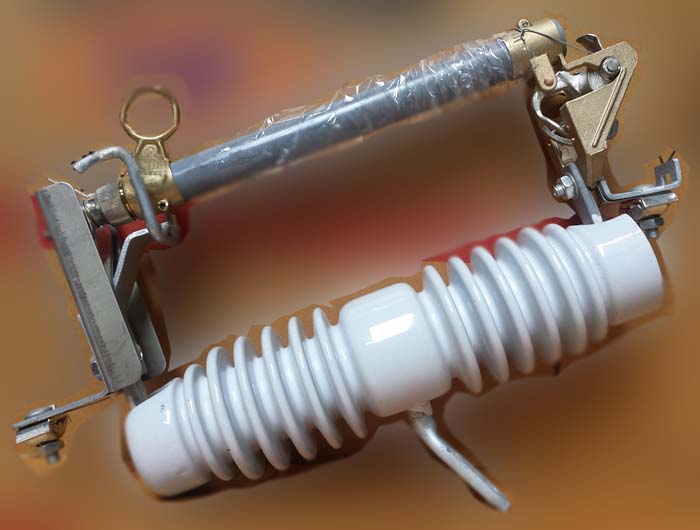

(H)RW12型熔斷器的導電部分由上支架、熔管、下支架組成。動、靜觸頭采用橋形觸頭。當熔斷器處于合閘位置時，動觸頭由壓縮彈簧壓緊，以保證觸頭間有足夠的壓力，熔管下端裝有扭力彈簧，熔體裝入后，扭力彈簧即被扭緊，使熔絲處于拉緊狀態。當線路過載或短路而熔體熔斷時，熔絲借助于扭力彈簧的作用，被迅速?gòu)娜酃軆?nèi)拉出。同時由電弧的熱能在熔管內產生的大量氣體使電弧迅速熄滅。電弧熄滅后，熔管在自重和橋形觸頭壓縮彈簧的作用下自動跌落達到隔斷電源的目的。
熔斷器裝有滅弧片和弧觸刀片，可以分合額定負荷電流，起到負荷開關的作用。分合操作時電弧的弧觸頭上產生，在滅弧片內熄滅，以保護導電觸頭不受電弧燒傷。
本產品絕緣有瓷絕緣和復合絕緣兩種。復合絕緣采用硅橡膠材料作傘盤，環氧引撥棒作絕緣內芯，具有耐污閃、重量輕、體積小的特點，尤其適于重污穢地區和城市電網使用。
安裝使用說明
跌落式熔斷器通過安裝板固定于安裝架上。安裝時應使安裝架有20o的安裝傾角，以保證故障時熔絲管能可靠地跌落。
跌落式熔斷器在投入運行前應清除觸頭和絕緣子的灰塵與臟物，并做拉合試驗，檢查接觸部分的可靠性。對使用熔絲的技術要求： 熔絲的額定電流應等于或大于被保護的線路電流；熔絲的額定電流不得超過熔管的額定電流。裝配熔絲時，應先將熔絲尾線從上觸頭伸入熔管，并保證鈕扣比上噴口高出0.2mm左右,加上釋壓片用釋壓帽擰緊.再將彈出板扭向下噴口,尾線拉緊固定在下觸頭,以保證接觸壓力和載流能力,防止運行中無故跌落。
|
產品型號
|
額定電壓（KV）
|
最高工作電壓（KV）
|
最大額定電流（A）
|
相-地工頻耐壓（KV）
|
斷口工頻耐壓（KV）
|
額定開斷電流（KA）
|
分合負荷電流（A）
|
|
(H)RW12—10/100
|
10
|
12
|
100
|
42
|
59
|
6.3
|
|
|
(H)RW12—10/200
|
10
|
12
|
200
|
42
|
59
|
6.3
|
|
|
(H)RW12—10（F）/100
|
10
|
12
|
100
|
42
|
59
|
6.3
|
100
|
|
(H)RW12—10（F）/200
|
10
|
12
|
200
|
42
|
59
|
6.3
|
200
|
