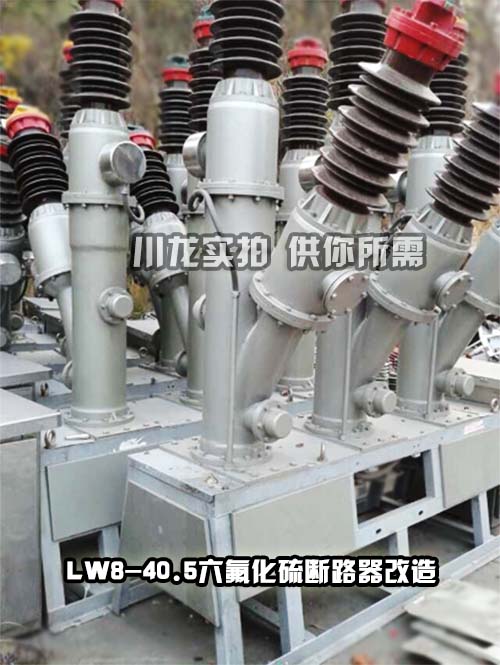

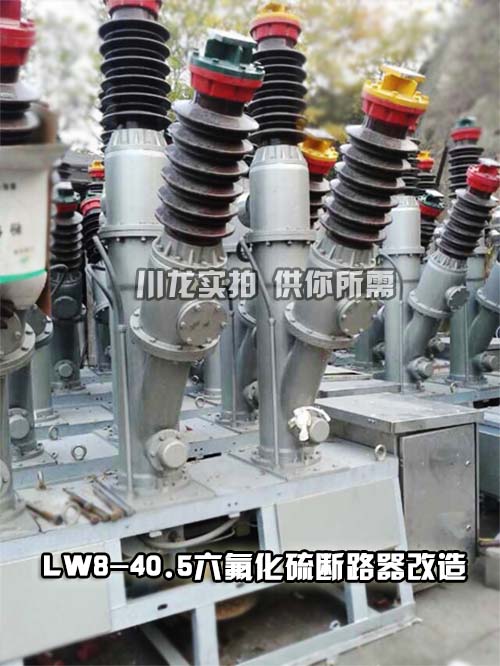

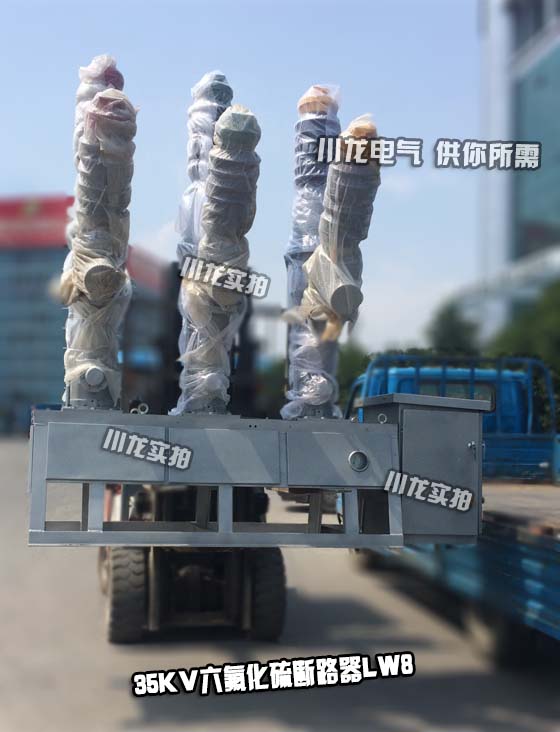

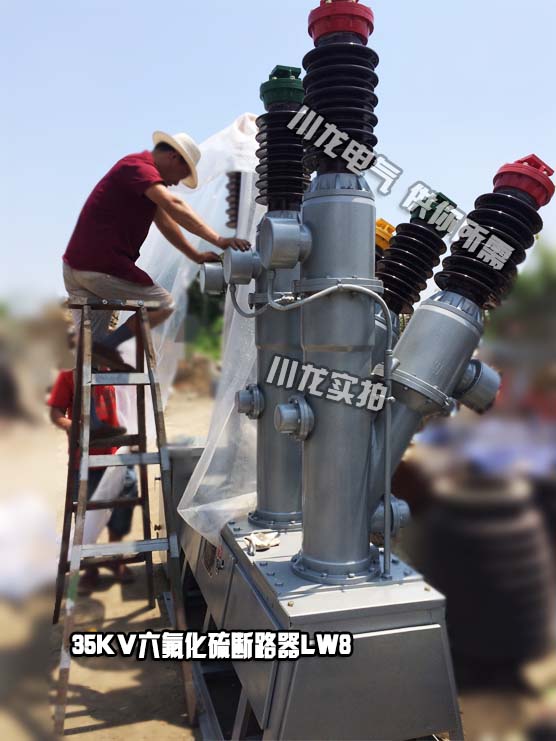

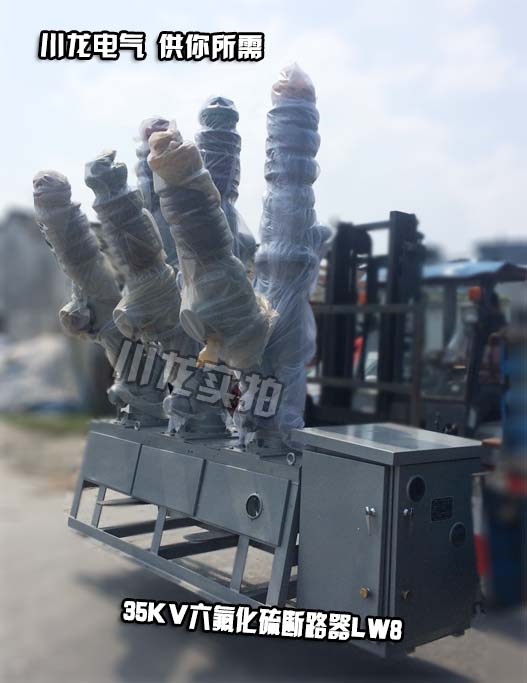

LW8-40.5戶外高壓六氟化硫斷路器

LW8-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。斷路器符合國家標準GB1984-89《交流高壓

材質配置

鐵殼噴塑

型號

LW8-40.5/1600-31.5

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

LW8-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。
鐵殼LW8-40.5/1250-25 操作電壓交流/直流110V-220V可選
鐵殼LW8-40.5/1250-31.5 操作電壓交流/直流110V-220V可選
鐵殼LW8-40.5/1600-31.5 操作電壓交流/直流110V-220V可選
鐵殼LW8-40.5/2000-31.5 操作電壓交流/直流110V-220V可選
不銹鋼LW8-40.5/1250-25 操作電壓交流/直流110V-220V可選
不銹鋼LW8-40.5/1250-31.5 操作電壓交流/直流110V-220V可選
不銹鋼LW8-40.5/1600-31.5 操作電壓交流/直流110V-220V可選
不銹鋼LW8-40.5/2000-31.5 操作電壓交流/直流110V-220V可選

2、主要特點
產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。斷路器符合國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。該產品配用CT14型彈簧機構。

功能原理

主要特點
產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。斷路器符合國家標準GB1984-89《交流高壓斷路器》和國際電工委員會標準IEC56出版物《高壓交流斷路器》的要求。該產品配用CT14型彈簧機構。

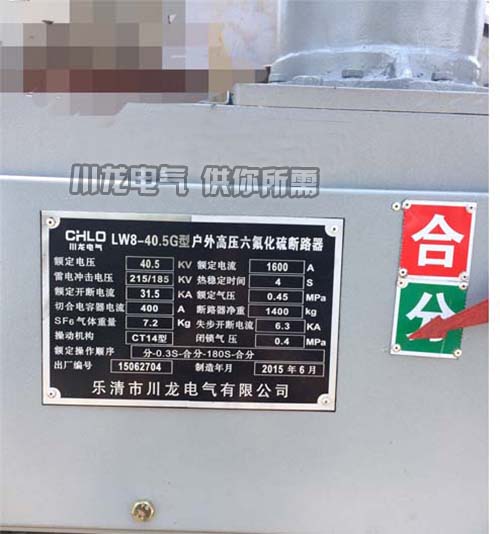

技術參數

主要技術參數

序號	項目名稱	參數
1	額定電壓（kV）	40.5
2	額定電流（A）	2000
3	額定短路開斷電流（kA）	31.5
4	額定失步開斷電流（kA）	7.9
5	額定開合單個電容器組電流（A）	400
6	額定操作順序	分-0.3s-合分-180s-合分
7	SF6氣體額定充氣壓力（MPa）	0.45
8	分閘時間	≤60
9	合閘時間	≤100
10	剛分速度（m/s）	3.4
11	剛合速度（m/s）	3.2
12	斷路器重量	1400

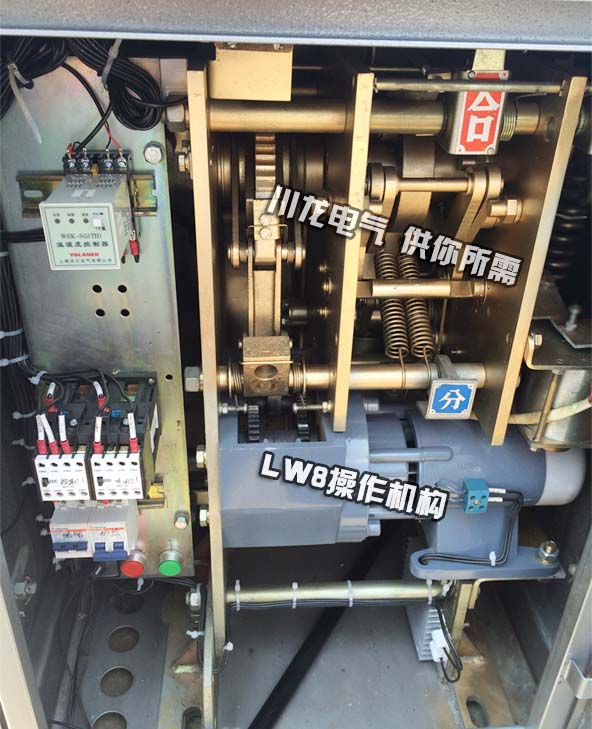

4 、CT14彈簧機構主要參數

合閘線圈	a.c.220V,3.5A	d.c.110V,3.6A	d.c.220V,1.8A
分閘線圈	a.c.220V,3.5A	d.c.110V,4.8A	d.c.220V,2.4A
電動機	a.c.220V,5A	d.c.220V,5A	d.c.110V,10A
儲能時間	≤15s

5、使用環境條件
[1] 海拔高度：≤3000m。
[2] 環境溫度：-30℃～+40℃。
[3] 污穢等級：Ⅱ級、Ⅲ級、Ⅳ級。
[4] 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。
[5] 風壓：不大于700Pa（相當于34m/s）。
[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。
6、訂貨注意事項：
訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按K1-K4接線）；
所配專用工具及備件數量。是否需要過渡支架。
7、 所配電流互感器技術參數

序號	型號	接線抽頭	電流比(A)	準確級次	額定二次負荷（Ω）	10%倍數
1	LR-35-100	K1-K2	50/5	1	0.4
		K1-K3	75/5	1	0.4
		K1-K4	100/5	0.5	0.6
2	LRB-35-100	K1-K2	50/5	10P	0.4	2
		K1-K3	75/5	10P	0.6	2
		K1-K4	100/5	10P	1.2	4
3	LR-35-200	K1-K2	100/5	0.5	0.6
		K1-K3	150/5	0.5	0.6
		K1-K4	200/5	0.5	0.8
4	LRB-35-200	K1-K2	100/5	10P	1.2	4
		K1-K3	150/5	10P	1.2	6
		K1-K4	200/5	10P	1.2	10
5	LR-35-300	K1-K2	100/5	0.5	0.8
		K1-K3	200/5	0.5	0.8
		K1-K4	300/5	0.5	0.8
6	LRB-35-300	K1-K2	100/5	10P	1.2	4
		K1-K3	200/5	10P	1.2	6
		K1-K4	300/5	10P	1.2	10
7	LR-35-400	K1-K2	200/5	0.5	1.2
		K1-K3	300/5	0.5	1.2
		K1-K4	400/5	0.5	1.2
8	LRB-35-400	K1-K2	200/5	10P	1.2	10
		K1-K3	300/5	10P	1.2	10
		K1-K4	400/5	10P	1.2	10
9	LR-35-500	K1-K2	300/5	0.5（0.2）	1.2
		K1-K3	400/5	0.5（0.2）	1.2
		K1-K4	500/5	0.5（0.2）	1.2
10	LRB-35-500	K1-K2	300/5	10P	1.2	10
		K1-K3	400/5	10P	1.2-1.6	10
		K1-K4	500/5	10P	1.2-1.6	10
11	LR-35-600	K1-K2	400/5	0.5（0.2）	1.2
		K1-K3	500/5	0.5（0.2）	1.2-1.6
		K1-K4	600/5	0.5（0.2）	1.2-1.6
12	LRB-35-600	K1-K2	400/5	10P	1.2-1.6	10
		K1-K3	500/5	10P	1.2-1.6	10
		K1-K4	600/5	10P	1.2-1.6	10
13	LR-35-800	K1-K2	600/5	0.5（0.2）	1.2-1.6
		K1-K3	700/5	0.5（0.2）	1.2-1.6
		K1-K4	800/5	0.5（0.2）	1.2-1.6
14	LRB-35-800	K1-K2	600/5	10P	1.2-1.6	10（15）
		K1-K3	700/5	10P	1.2-1.6	10（15）
		K1-K4	800/5	10P	1.2-1.6	10（15）
15	LR-35-1000	K1-K2	600/5	0.5（0.2）	1.2-1.6
		K1-K3	800/5	0.5（0.2）	1.2-1.6
		K1-K4	1000/5	0.5（0.2）	1.2-1.6
16	LRB-35-1000	K1-K2	600/5	10P	1.2-1.6	10（15）
		K1-K3	800/5	10P	1.2-1.6	10（15）
		K1-K4	1000/5	10P	1.2-1.6	10（15）
