VS1-12戶內高壓真空斷路器

可配用KYN28A-12（GZS1）等中置手車式開關柜，也可配于XGN一口固定式開關柜。ZN63A-12(VS1-12)戶內交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6～40.5KV戶內交流高壓真空斷路器》和IEC60056 《高壓交流斷路器》標準。滿足DL/T403 《10~35KV戶內高壓真空斷路器訂貨技術條件》。

材質配置

固定式，手車式，永磁型，固封式可選。

型號

VS1-12/630-20

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

ZN63A-12(VS1)戶內交流高壓真空斷路器適用于三相交流50Hz，額定電壓為7.2KV~12KV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設備的保護和控制之用。可配用KYN28A-12（GZS1）等中置手車式開關柜，也可配于XGN一口固定式開關柜。ZN63A-12(VS1-12)戶內交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6～40.5KV戶內交流高壓真空斷路器》和IEC60056 《高壓交流斷路器》標準。滿足DL/T403 《10~35KV戶內高壓真空斷路器訂貨技術條件》。

常用型號：VS1-12/630-20 vs1-12/630-25 VS1-12/1250-25(31.5) 固定式，手車式，永磁型，固封式可選。

功能原理

技術參數

主要技術參數

1、ZN63A－12（VS1-12）真空斷路器主要技術參數

序號	名稱		單位	數 據
1	額定電壓		KV	12	12	12	12	12
2	額定電流		A	630,1250	630,1250	630,1250,1600	1250,1600,2000	2000,2500,3150
3	額定絕緣水平	1min工頻耐壓	KV	42	42	42	42	42
3	額定絕緣水平	額定雷電沖擊耐壓	KV	75	75	75	75	75
4	額定短路開斷電流		KA	16	20	25	31.5	40
5	額定短路關合電流（峰值）			40	50	63	80	100
6	額定（峰值）耐受電流			40	50	63	80	100
7	額定短時耐受電流			16	20	25	31.5	40
8	額定短路開斷電流開斷次數		次	50	50	50	50	30
9	額定短路持續時間		S	4	4	4	4	4
10	額定操作順序			分-t-合分-180s-合分*
11	機械壽命		次	2000	20000	20000	20000	10000
12	額定單個電容器組開斷電流		A	630	630	630	630	630
13	額定背靠背電容器組開斷電流		A	400	400	400	400	400

*16KA，20KA，25KA，31.5KA：t=0.3S; 40kA:t=180S

2、儲能電機

采用永磁式單相直流電動機，其技術數據如下：

型號	額定電壓（V）	額定輸出功率（W）	正常工作電壓范圍（V）	額定電壓下儲能時間（S）
ZYJ55-1	DC110,DC220	70	85%~110%額定電壓	≤10

3、ZN63A－12（VS1）真空斷路器機械特性參數

序號	名稱		單位	數 據
1	觸頭開距		mm	11±1	11±1	11±1	11±1	11±1
2	超行程		mm	3±0.5	3±0.5	3±0.5	3±0.5	3.5±0.5
3	三相分、合閘不同期性		ms	≤2	≤2	≤2	≤2	≤2
4	合閘觸頭彈跳時間		ms	≤2	≤2	≤2	≤2	≤2
5	相間中心距		mm	210±1.5	210±1.5	210±1.5	210±1.5	275±1.5
6	合閘觸頭接觸壓力		N	16KA	20KA	25KA	31.5KA	40KA
6	合閘觸頭接觸壓力		N	2000±2000	2400±200	2400±200	3100±200	4250±250
7	平均分閘速度		m/s	0.9～1.3	0.9～1.3	0.9～1.3	0.9～1.3	0.9～1.3
8	平均合閘速度		m/s	0.4~0.8	0.4~0.8	0.4~0.8	0.4~0.8	0.4~0.8
9	分閘時間，當操作電壓為	最高	ms	≤50	≤50	≤50	≤50	≤50
		額定		≤60	≤50	≤50	≤50	≤50
		最低		≤60	≤60	≤60	≤60	≤60
10	合閘時間		ms	≤100	≤100	≤100	≤100	≤100
11	動、靜觸頭累積允許磨損厚度		mm	3	3	3	3	3

4、分、合閘線圈技術參數

	分閘線圈	合閘線圈	備注
額定操作電壓（V）	DC220,DC110; AC220,AC110	DC220,DC110; AC220,AC110	分閘線圈在小于
線圈功率（W）	245	245	30%額定操作電
正常工作電壓范圍	65%~120%額定電壓	85%~110%額定電壓	壓時，不得分閘

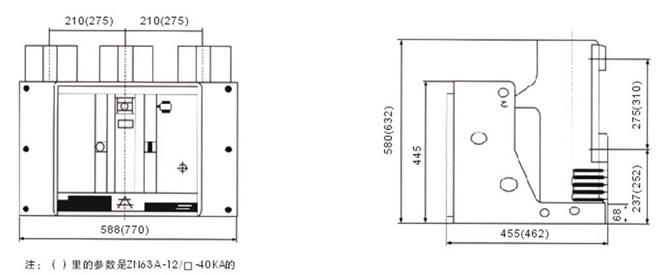

結構尺寸

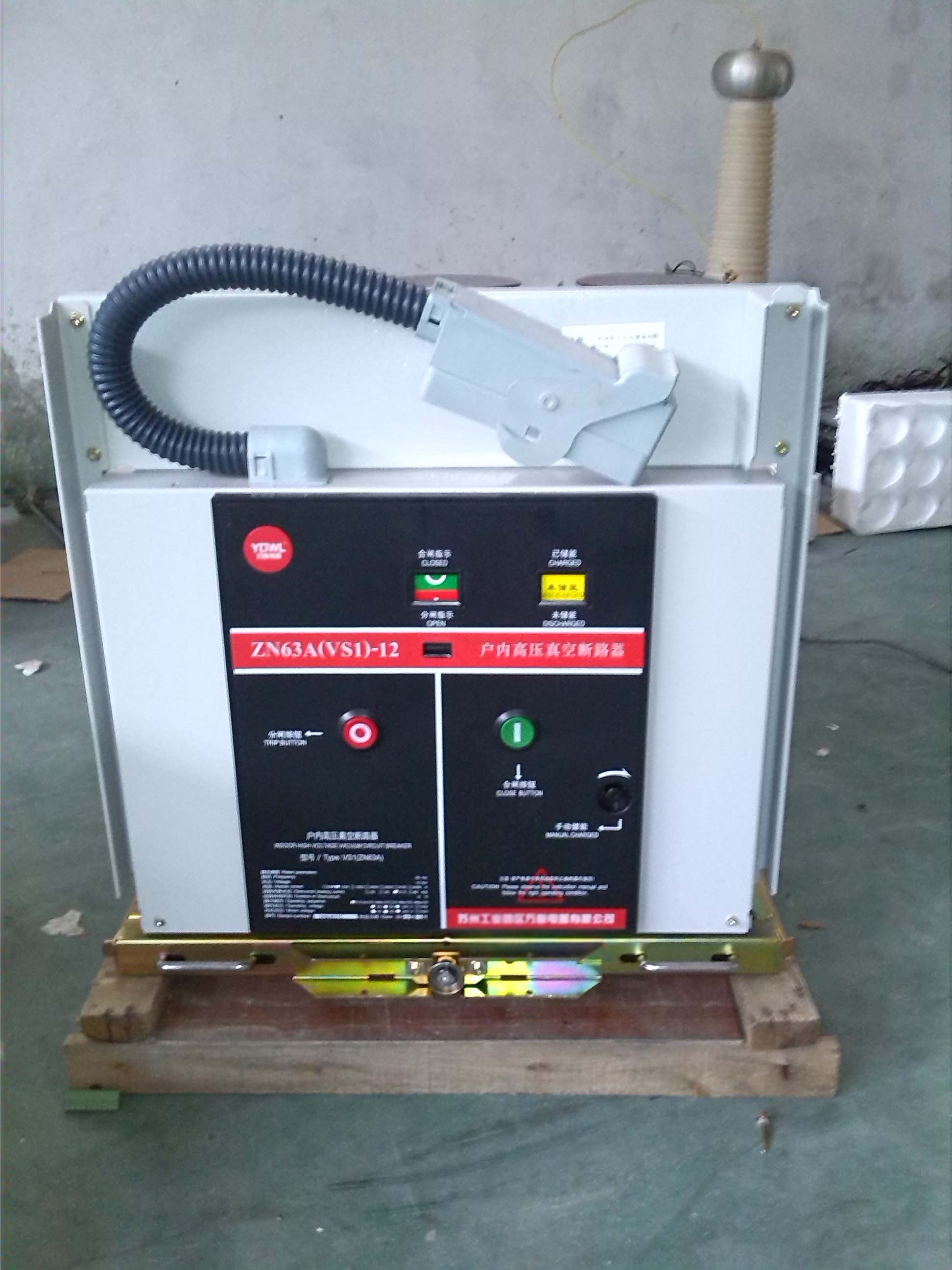

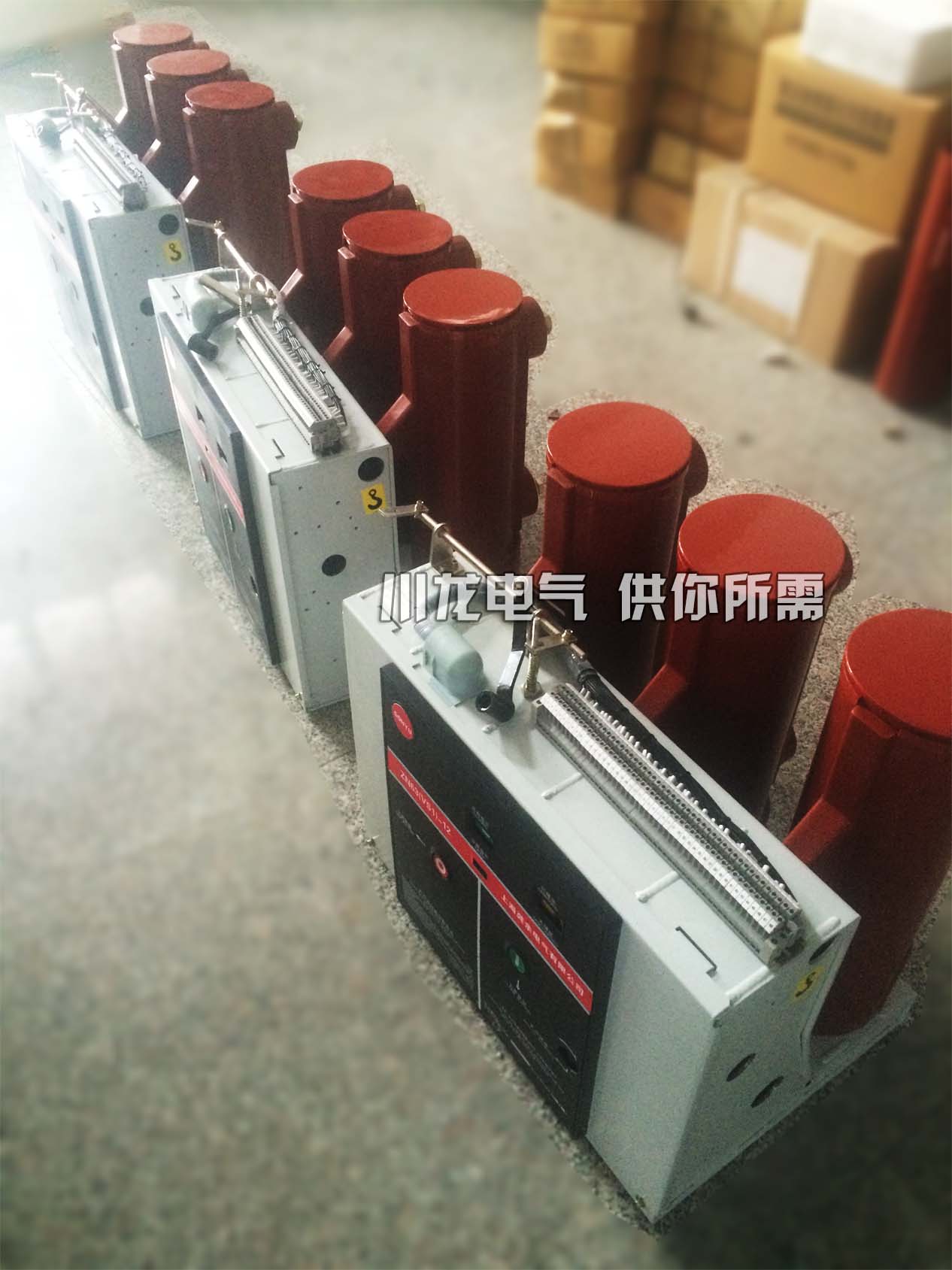

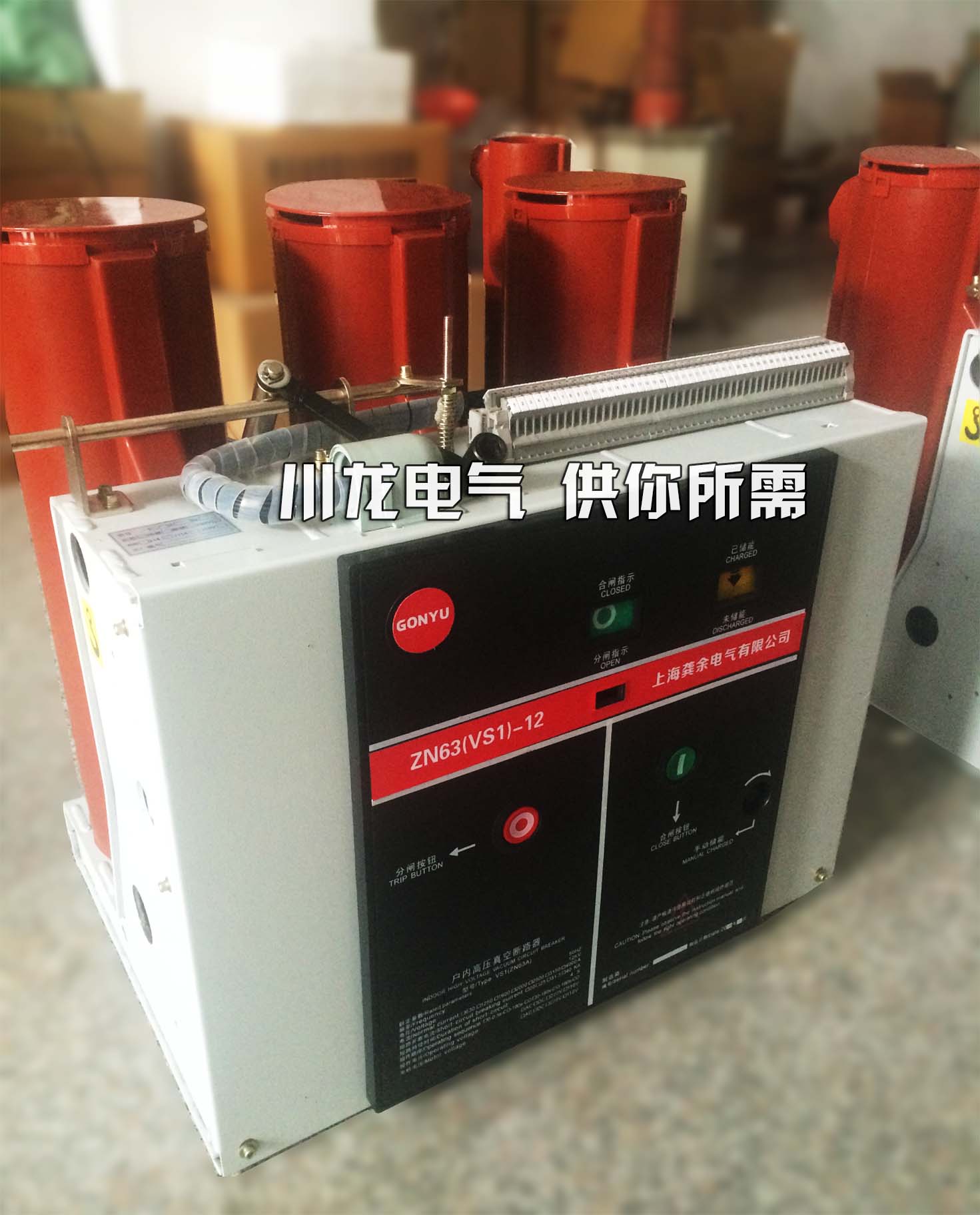

產品實拍
