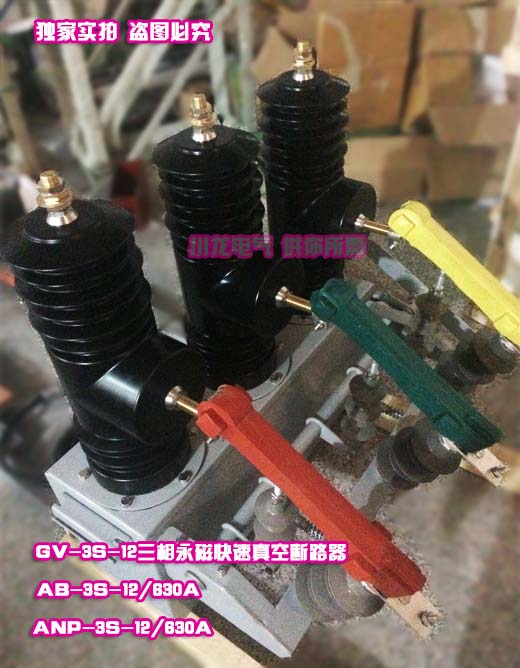

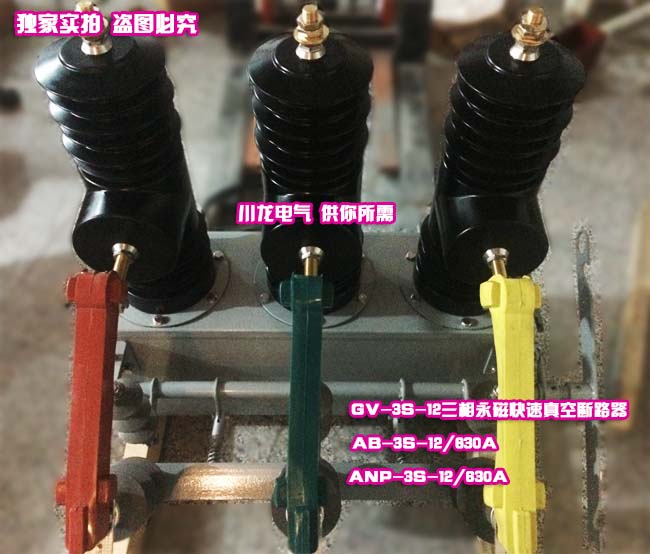

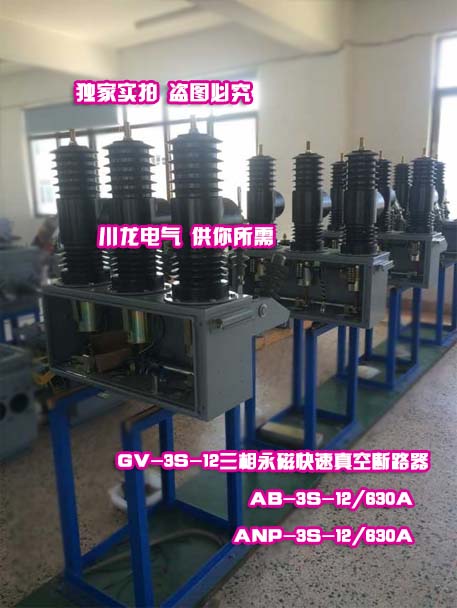

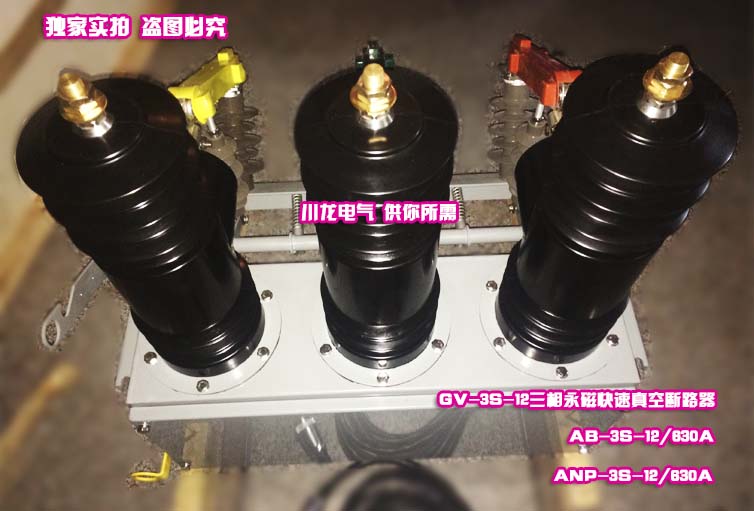

AB-3S-12系列戶外高壓真空永磁斷路器是本公司綜合國內外先進技術、博采眾家之長、采用全新設計理念、運用高科技手段、最新研制的新一代柱上真空斷路器。該產品既可作為35kV變電所主變10kV側及10kV出線的開關，也可作為配電網的柱上開關，和本公司生產的控制器相結合便可方便地實現控制、保護、測量、通訊，是實現配網自動化和小型化變電所的首選設備。
二、技術特點
● 采用磁致動（永磁）機構，使部件大量減少，合閘功率大幅度減小，穩定可靠，無需定期維護保養；
● 采用進口戶外環氧樹脂作為外絕緣材料，重量輕、壽命長達15年以上，耐候性好，無油、無SF6，符合
環保要求；
● 動作時間短，能快速切斷故障，保護配合方便靈活；
● 選用太陽能電池或PT作為電源，無須外接電源即可實現電動操作；
● 選用專用遙控器可實現遙控操作，無須上桿即可進行停送電操作；
● 選用一體化設計的高壓隔離開關，使結構緊湊，安裝檢修非常方便；
● 不銹鋼箱體，免維護。

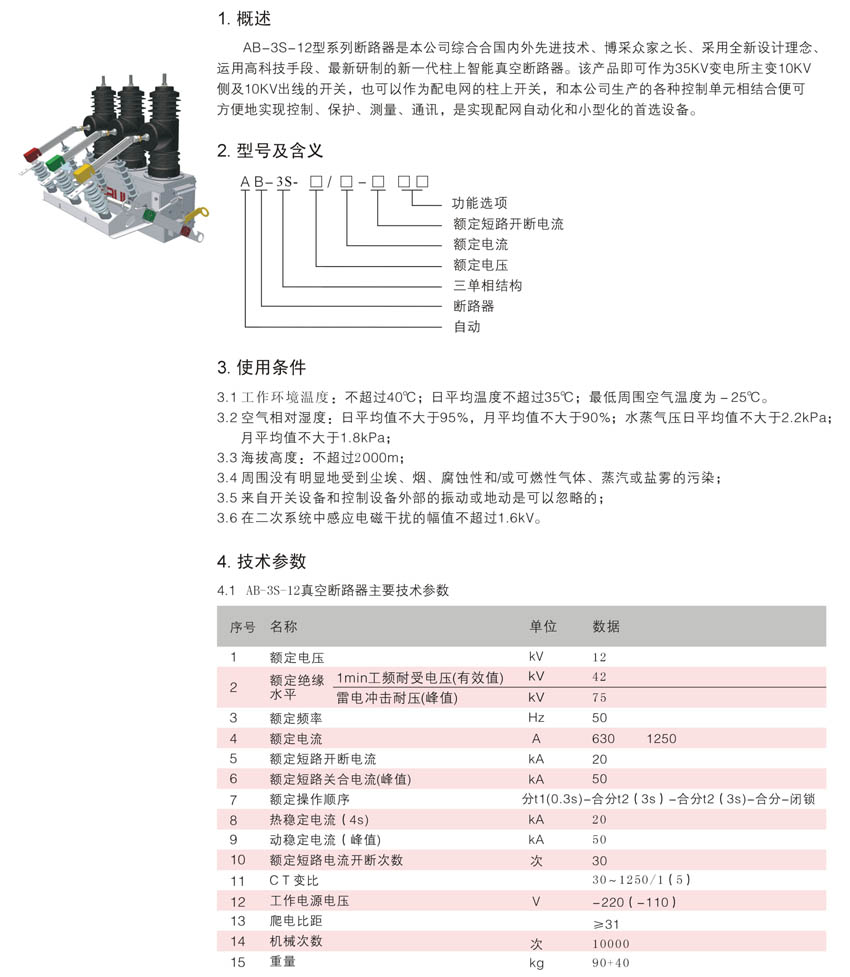

三、主要技術參數
● 額定電壓： 12kV
● 額定電流： 630 (1250) A
● 額定短時（1min）工頻耐受電壓： 42kV
● 額定雷電沖擊耐受電壓： 75kV
● 額定短路開斷電流： 20kA
● 額定短路關合電流（峰值）： 50kA
● 熱穩定電流（3s）： 20kA
● 動穩定電流（峰值）： 50kA
● 額定短路電流開斷次數： 30次
● 額定頻率： 50Hz
● 機械次數： 10000次
● 主回路電阻： ≤ 120 uΩ
● 電流傳感器變比： 30～1250/1
● 工作電源電壓 +24V
● 爬電比距 ≥ 31 mm/kV
● 工作環境溫度： -40～+70重量: 90+27kg

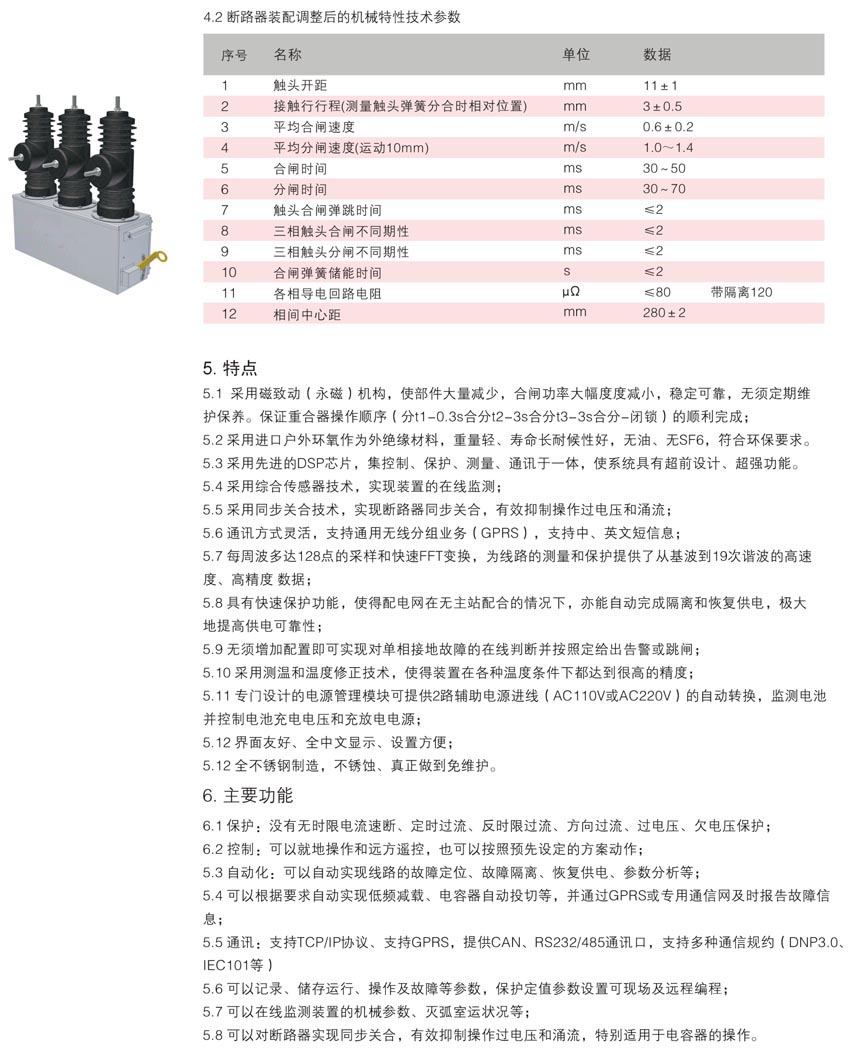

技術參數
