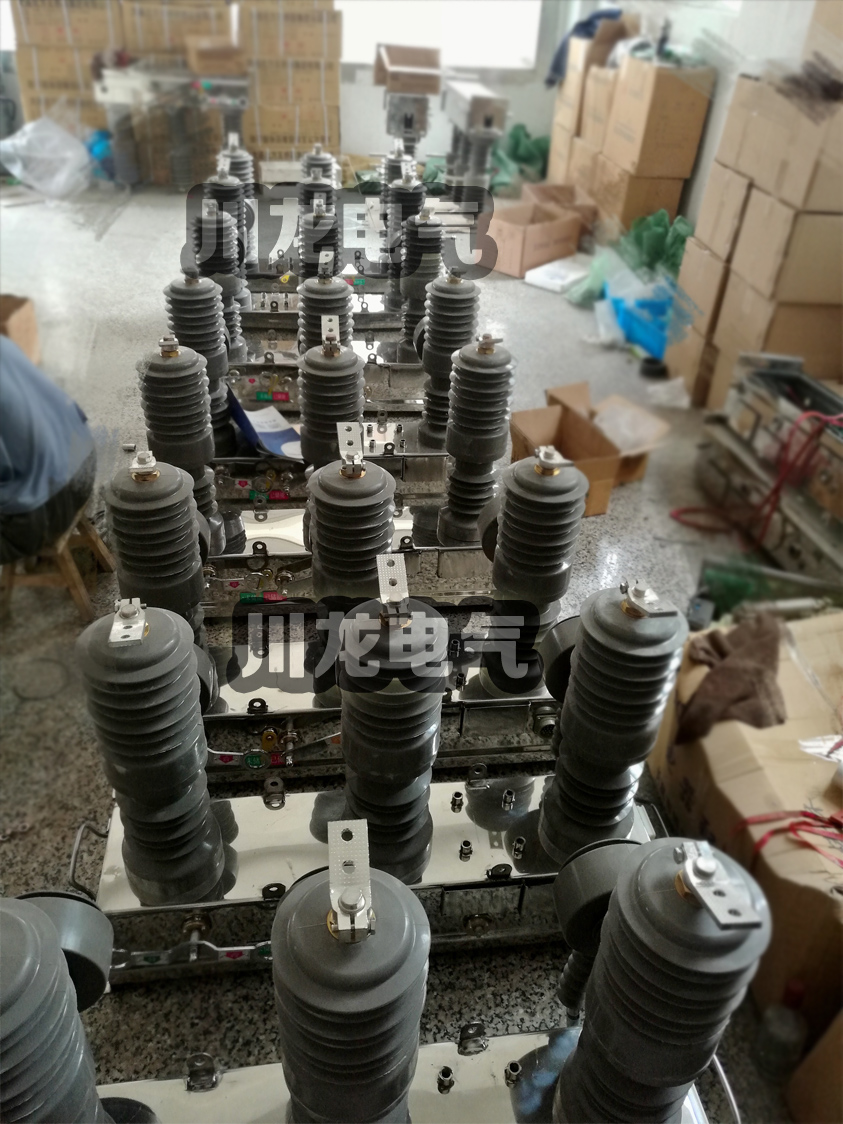

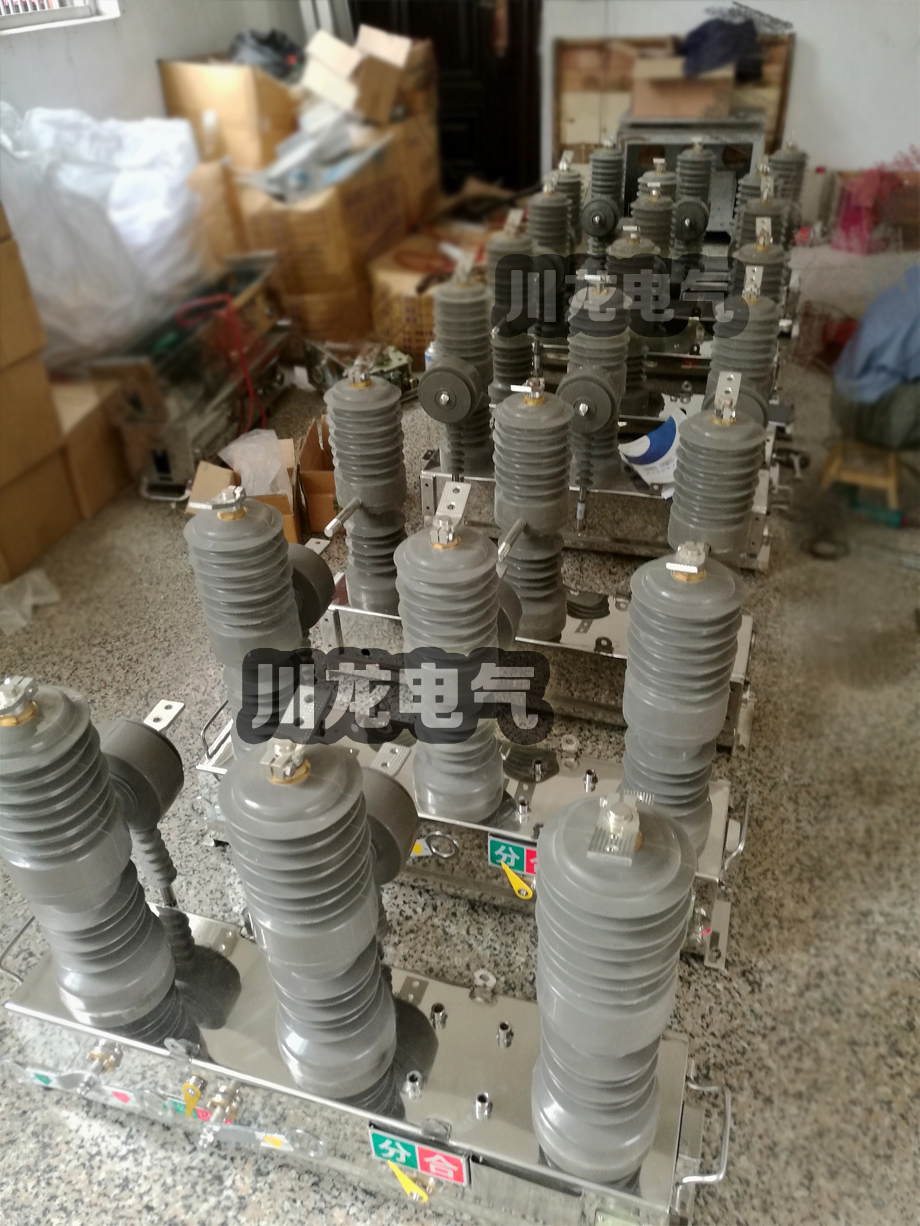

ZW32高壓真空斷路器

ZW32-12/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12KV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

材質配置

不銹鋼外殼，手動電動可選，隔離選配，智能遙控可選

型號

ZW32-12/630-20

全國24小時銷售熱線:

13616630771

聯系我們在線QQ

1.1 產品型號及名稱

ZW32-12/630-20戶外高壓真空斷路器。

ZW32-12G/630-20

1.2 主要用途

本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

1.3 型號意義

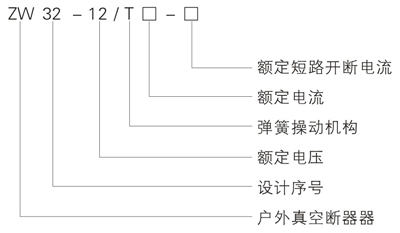

ZW32-12真空斷路器型號含義

1.4 引用標準

斷路器符合《GB/T11022 高壓開關及其控制設備標準的共用技術條件》、《GB1984-89 交流斷路器》《GB1985-89 交流高壓隔離開關和接地開關》和DL404、IEC56等標準的有關要求。

1.5 使用環境條件

1、海拔高度不超過2000米；

2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；

3、風速不大于35m/s；

4、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。

功能原理

技術參數

主要技術參數

序號	項目	單位	參數
1	額定電壓	KV	12
2	額定電流	HZ	630
3	額定頻率	A	50
4	額定短路開斷電流	KA	20
5	額定峰值耐受電流(峰值)	KA	50
6	額定短時耐受電流	KA	20
7	額定短路關合電流(峰值)	KA	50
8	機械壽命	次	10000
9	額定短路開斷電流開斷次數	次	30
10	工頻耐受電壓(1min);(濕)(干)相同、對地/斷口	KV	42/48
11	雷電沖擊耐受電壓(峰值)相同、對地/斷口	KV	75/85
12	二次回路1min工頻耐壓	KV	2

四、使用條件a) 周圍空氣溫度: -40℃～+40℃；

4.1 正常使用條件

b) 海拔高度: 不超過2000m;

c) 周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；

d) 風速不超過34m/s(相當于圓柱表面上的700Pa)；

e) 來自開關設備和控制設備處部的振動或地動是可以忽略的；

f) 污穢等級:Ⅲ級。

4.2 特殊使用條件斷路器可以在不同于以上規定的正常使用條件下使用，這時用戶的要求應和制造廠家進行協商，

并取得一致的意見。

4.3 斷路器主要技術參數

帶隔離開關的ZW32戶外真空斷路器，除滿足表1、表2的要求外，隔離開關部分還應滿足表4的要求

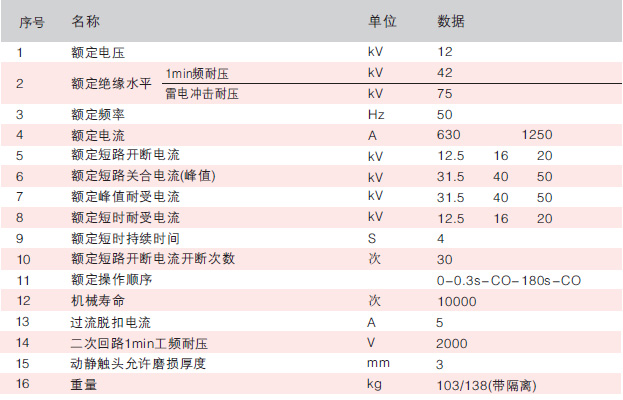

真空斷路器參數

4.4 CTB彈簧操動機構主要技術參數

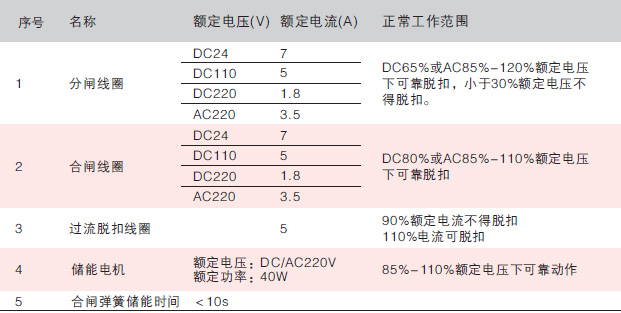

機構參數

結構尺寸

5.1 斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使用壽命長等特點。

5.2 斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

5.3 三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。

5.4 操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用直動傳輸方式，零部件數量少，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。

5.5 斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，也可以與重合控制器配合組成自動重合器、分段器。
