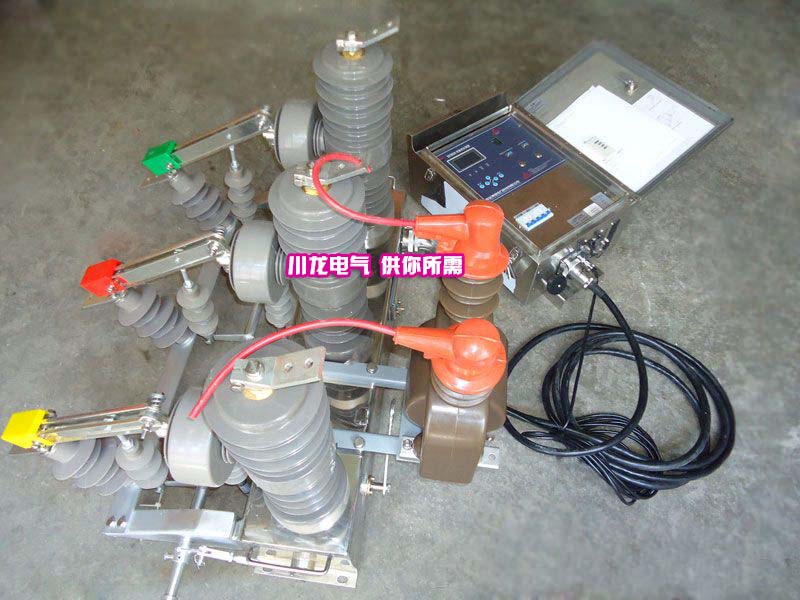

功能原理

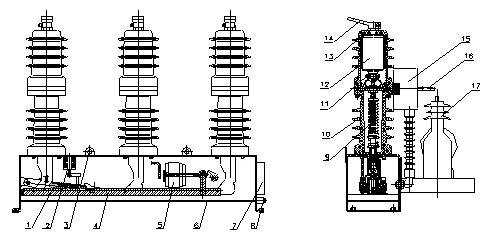

斷路器的工作原理

6．1 滅弧原理

斷路器配用的真空滅弧室，具有極高的真空度，以真空作為滅弧和絕緣介質。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生電弧；同時，由于觸頭的特殊結構，在觸頭間隙中產生出一定的縱向磁場，使真空電弧保持著擴散型，并維持低的電弧電壓。在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，達到分斷的目的。

6．2 永磁機構工作原理

電動分、合閘：永磁操動機構動鐵芯動作，直接推動絕緣拉桿上下運動，完成合、分閘動作。動作完成后由永磁體提供的剩余磁場力，保持合、分閘狀態。

手動分閘：拉動分閘手柄，手動脫扣軸向下帶動動鐵芯動作完成分閘操作。

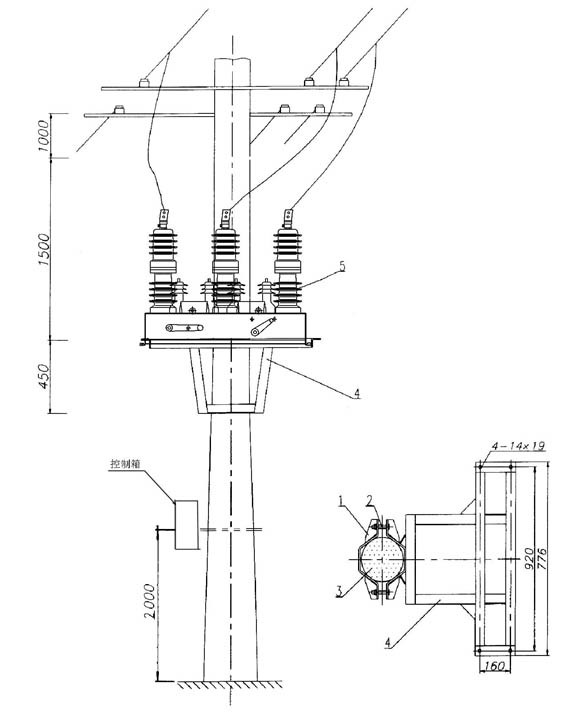

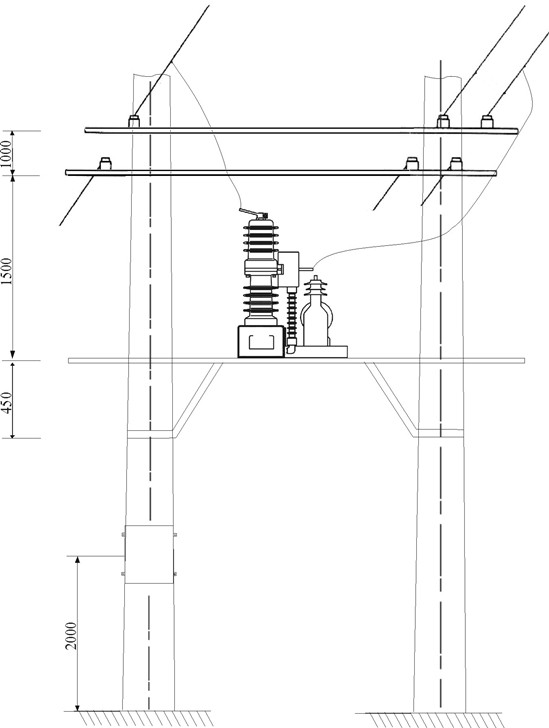

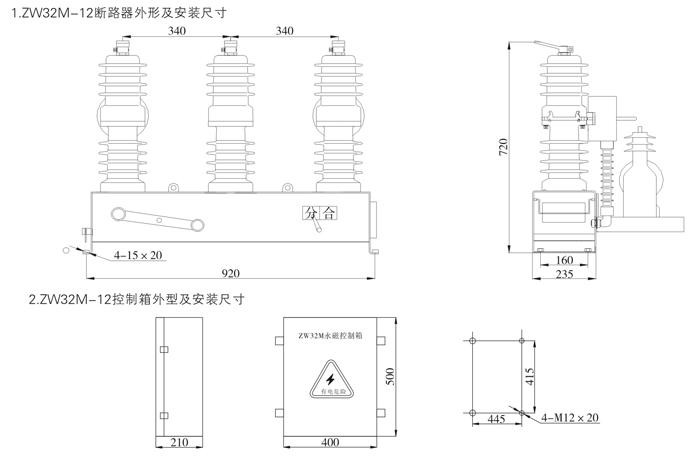

七、斷路器的調試與安裝

斷路器的調試和操作中的各項工作應由受過專門訓練、詳細了解本開關性能的專業人員進行，工作中必須考慮相應的保護和預防措施。

7．1 準備工作（在一次回路通電之前進行）

7.1.1斷路器開箱后，應檢查固定真空滅弧室的絕緣筒有無破裂，產品銘牌、合格證是否與訂貨單相符，裝箱清單是否與實物相符，確信完好無誤后再清理表面灰塵污垢。然后用工頻耐壓法檢查真空滅弧室的真空度（工頻耐壓法檢測）。

7.1.2運行前的檢查

斷路器在投入運行之前，必須仔細核對各操作元件的額定電壓（或電流）與實際情況是否相符，給控制部分接通電源（電源電壓根據訂貨要求），檢驗儲能指示燈是否在10秒時間內點亮，機構每次上電，均有10秒種的蜂鳴器的報警聲，必須要在上電的報警聲停止后方可進行分合閘動作。

7.2 維護

必須要由專業的設備維護人員進行如下的定期維護。

7.2.1檢查斷路器的各安裝螺釘是否松動，如有松動進行加固；

7.2.2由經過培訓的專業人員檢測超程和開距，將各相的參數調整到表2要求；

7.2.3重新調整超行程之后的斷路器在使用前必須重新檢測合閘狀態下上下出線間的回路電阻，要求回路電阻值必須符合表2要求；

7.2.4使用機械特性測試儀測量斷路器的機械特性符合表2要求。

7.2.5使用前對斷路器重新進行一次回路的耐壓檢驗。分別按照表1要求進行端口、相間、對地的檢測。

7.2.6真空滅弧室在使用20年或達到技術參數表中規定的短路電流開斷次數或電壽命后即需更換。

7.2.7蓄電池的使用和維護

產品的備用蓄電池是2節12V7AH免維修蓄電池。在產品正常使用時，插上交流電源，一邊對產品提供電源，一邊對蓄電池充電。在交流電源失去后，本產品在5分鐘后自動關閉備用電池開關，這時，如果要使用，按下調試按鈕保持1秒即可工作。

每年對蓄電池必須檢查一次，如果蓄電池電壓低于12V，必須立即更換。蓄電池的型號為：日本YUASA公司的NP7-12/12V 7AH，或其他公司相同性能，相同容量的蓄電池。每3年對蓄電池必須更換一次。
