一、ZW20-12真空斷路器概述
ZW20真空斷路器是一種SF6氣體絕緣,真空滅弧的斷路器,是浙江川龍電氣有限公司的主要產品線之一。帶看門狗分界開關ZW20真空斷路器配合智能控制器，具有手動儲能、手動分合閘、電動分合閘、遙控分合閘、過流保護、速斷保護、接地保護、重合閘、自診斷、事件記錄、歷史故障查詢、狀態上傳等功能?！?strong>手機微信同號136-1663-0771-】可以實現配電線路的自動化、全天候監控管理，非常適合大中用戶和城鄉配電網中使用。是未來智能電網系統中的必選配套產品。
采購ZW20-12、zw20-12f系列真空斷路器,獲取ZW20分界真空斷路器更多說明書技術資料采購信息，請直接聯系我們。
ZW20真空斷路器常用采購配置有：
碳鋼噴塑殼體+電動操作機構+帶零序接地保護+電壓互感器+看門狗智能控制器；
碳鋼噴塑殼體+電動操作機構+帶零序接地保護+電壓互感器+看門狗智能控制器+隔離刀閘；
不銹鋼殼體+電動操作機構+帶零序接地保護+電壓互感器+看門狗智能控制器；
不銹鋼殼體+電動操作機構+帶零序接地保護+電壓互感器+看門狗智能控制器+隔離刀閘；
當然還有個別客戶要求不高，將其中的操作機構采用手動操作機構，那么此時的配置就是
碳鋼噴塑殼體或不銹鋼殼體+手動操作機構+速斷過流保護+選配隔離刀閘。
特此建議客戶采購時請告知我們以上信息。
二、ZW20系列真空斷路器組成
ZW20F-12型高壓戶外分界開關主要由ZW20F-12型真空斷路器本體,FDR控制器、外置電壓互感器三大部分組成，三者通過航空插座及戶外密封控制電纜進行電氣連接。根據用戶管理需求可增加就地遙控裝置和操作軟件（“GPRS”遠程或“GSM”短信）
三、zw20分界真空斷路器主要功能
浙江川龍生產的ZW20型真空斷路器具有手動儲能、手動分合閘、電動分合閘、遙控分合閘、過流保護、速斷保護、接地保護、重合閘、自診斷、事件記錄、歷史故障查詢、狀態上傳等功能?？梢詫崿F配電線路的自動化、全天候監控管理，非常適合大中用戶和城鄉配電網中使用。是未來智能電網系統中的必選配套產品。
四、zw20-12真空斷路器結構
浙江川龍電氣有限公司生產制造的ZW20真空斷路器本體結構由絕緣系統、操作系統、導電系統、密封系統和測量系統組成。
?導電系統由進出線導電桿、導電夾、銅軟連接和真空滅弧室組成，具有較強的載流能力，滅弧、開斷性能均優于同類產品。
?本產品采用目前比較成熟的密封結構，轉動部位與殼體接觸處均采用開槽加密封圈和沖壓成型槽的方式進行密封處理，以保證良好的氣密性能。主回路及二次元器件，操作機構均密封在SF6氣體（零表壓）中，提高了開關元件的電氣運行性能。
?本產品整機采用殼體內加沖SF6氣體絕緣，大大提高了開關內部結構的電氣安全性能。進出線套管采用環氧樹脂和硅橡膠整體澆注，A、C相采取外張拐角式套管，增大了相間距，保證了良好的外絕緣，性能優良，是一種免維護產品。
?精que的測量系統由高精度電流互感器和零序互感器組成，本產品在A、C相進線端各配置了一只準確級為1級、變比200-600/5的電流互感器進行實時檢測線路運行電流，以確保線路運行質量。在三相出線側配置一只準確級為1級，20/1的零序互感器，他能檢測出0.2A-6A區段的接地電流，具有良好的線性關系，確保監測數據的準確。
?斷路器本體安裝可采用柱上吊裝或座裝安裝方式，安裝方便、靈活，大大提高了安裝方式選擇的空間。分界控制器安裝在斷路器下方便于查看的地方，二次接線通過電纜與分界斷路器連接。電源變壓器(電壓PT)可與斷路器并排放置或放置在開關本體上方。
?本裝置具有電動自動儲能、手動儲能、手動分合功能和電動分合功能。同時具有遙控分合閘功能，可滿足不同用戶的操作方式的需求。
?在箱體頂部安裝有防爆裝置，即使裝置本體內部發生意外、放電、短路故障，也不會有高溫氣體或飛濺物泄漏出來。
五、ZW20真空斷路器圖示介紹。

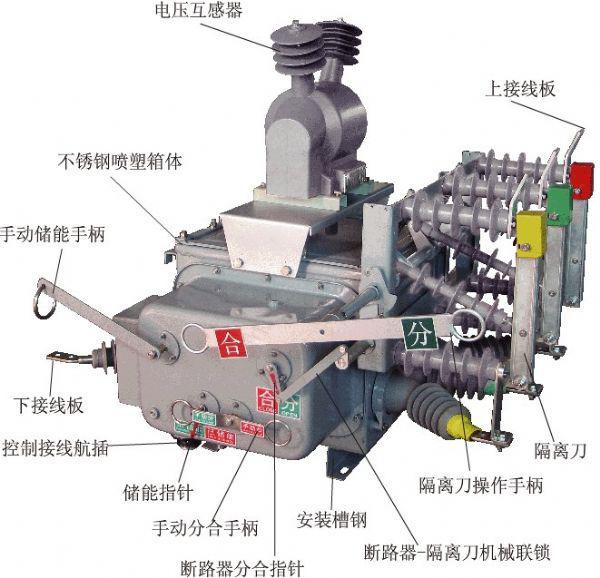

下圖為ZW20帶隔離帶電壓互感器的圖示。

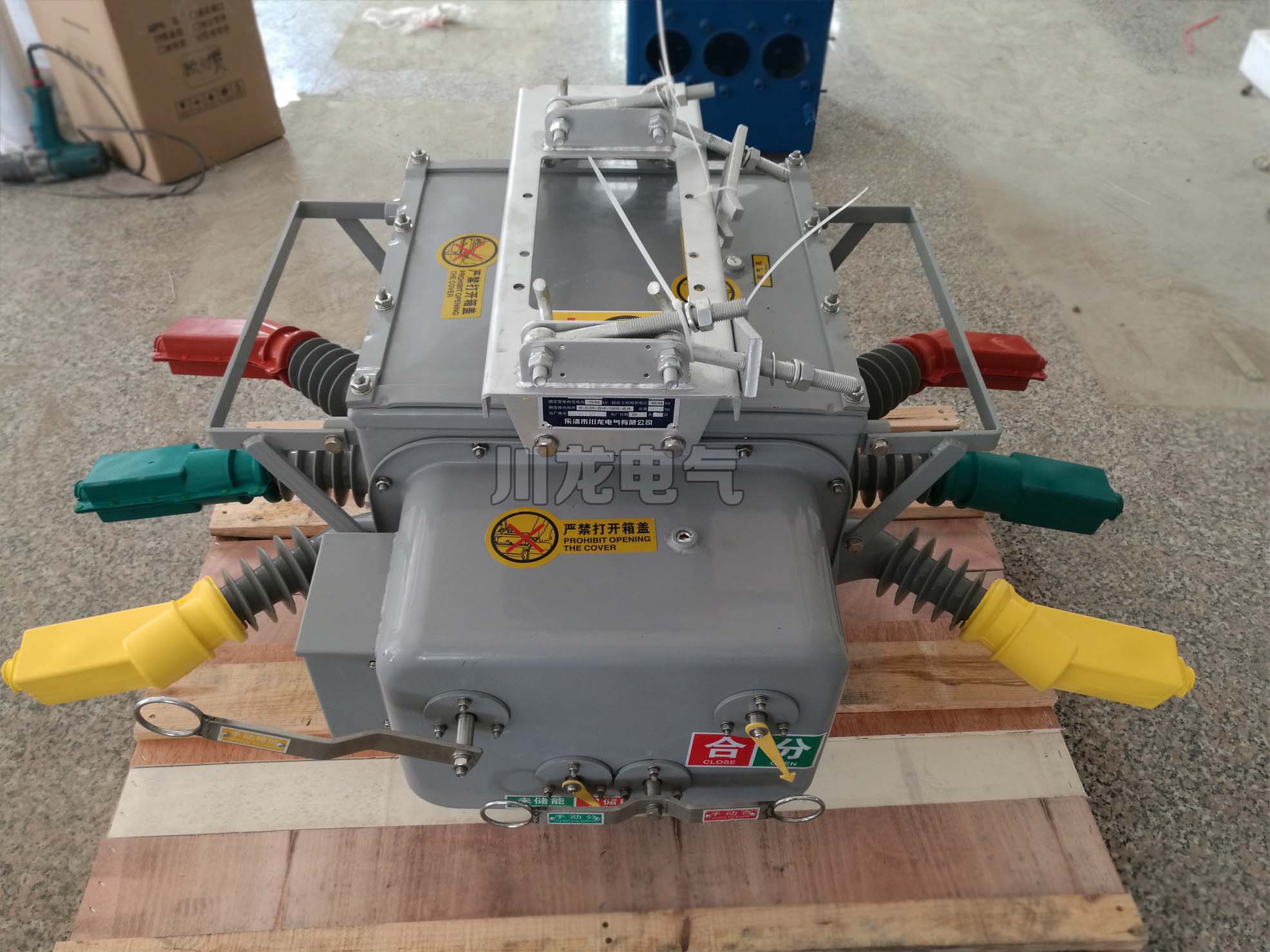

六、ZW20真空斷路器實拍圖：
