談到高壓環網柜或箱式變電站，有許多老電工并不陌生，兩者都是電工在戶外作業中經常遇到的，這是電工入門所需要掌握的一些基本技能。但并非每一個電工都能掌握，特別是新手，剛?cè)胄猩踔吝B接觸的機會都沒有，下面小編告訴大家高壓環網柜是什么？箱式變電站是什么？
環柜子
從外觀上看，高壓環網柜體主要包括以下幾個方面：
一、電流顯示：指針式安培計或數字安培計。
開關操作位置：（1）負載開關操作位置（2）地極開關操作位置。
三、帶電顯示：入線及出線帶電顯示。
四、觀測窗口：觀測柜。
五、機柜：線路圖、銘牌等。

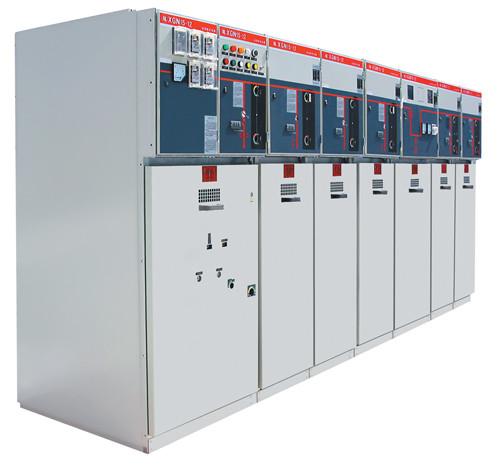

如下圖所示，高壓環網柜的外觀：
㈡高壓環網柜體主要包括以下幾個部分：
一、連鎖式機構：將負荷開關與接地刀片分閘相連接。
負荷開關：接通或切斷高壓電源。
三、高電壓保險：過負荷和短路保護。
㈢高壓環網柜的原理和構造。
一、原則。
通過負荷開關的接通或切斷來實現變壓器高壓電源的供應。
（2）采用高壓保險，防止線路超載和短路。
二、設備的功能。
環網箱體箱體內部的隔離刀閘對負荷電流的切斷能力較差，因此，其主要功能是在高壓試驗或大修中為線路提供明顯的斷開點。
㈣高壓環網柜的使用方法。
一、行動步驟。
（1）關閉作業的次序。
a確定接地刀處于斷開狀態。
b拉出絕緣隔離隔板。
③關閉儀表門。
把操作手柄插入負荷開關，拔下定位環，順時針旋轉手柄儲存能量。
重拔定位環，逆時針旋轉把手，使之合閘。
二、分閘操作次序。
②在負荷開關中插入操作手柄，拔出定位環，順時針旋轉手柄，進行分閘。
在接地開關中插入操作手柄，拔出定位環，順時針旋轉手柄，使之合閘。
③打開儀表門。
（四）安裝絕緣隔離擋板。
二、操作要點和要求。
（a）確認定位環鎖定；
2.確定有無擋板。
③操作手柄應到位轉動。
④確認下口式帶電顯示器顯示良好。
②確認下口式帶電顯示器顯示；
要有適當?shù)牟僮魇直D(zhuǎn)。
③插入隔熱隔板時，應將隔板槽對準。
三、防護方面的考慮。
戴好絕緣手套、絕緣鞋、防護帽等勞動保護用品；
注意T7、T8高壓環網柜負荷開關操作手柄的旋轉方向與其他高壓環網柜的方向相反。
使用操作手柄時，嚴禁野蠻操作。
兩箱式變壓器。
A.什么是箱變？
箱變壓器是一種高電壓開關設備，同時也是配電變壓器和低壓配電裝置。其工作原理是按照特定的接線方案，將高壓受電、變壓器降壓、低壓配電等功能有機地結合在一起，特別是在城市網絡建設和改造中非常適用，是繼土建變電站之后，新興的變電站。
以上就是小編幫大家整理的內容，希望能幫助到您，更多的請關注我們網站。
