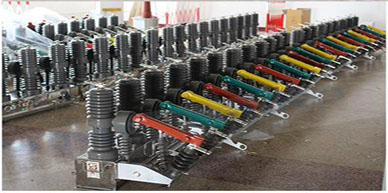

關于柱上真空開關，是一種三相交流50Hz的戶外高壓開關設備；配套有CT19BW型彈簧操動機構或CD型電磁操動機構，適用于35kV輸配電系統的控制和保護；該產品具有開斷能力大，安穩可靠，操作頻繁，維護簡單等優點；還可用于接通斷路器、切斷空載長線用開合電容器組等場合。下面小編告訴大家35KV戶外柱上真空開關參數大全！
該開關符合GB1984-2003交流高壓開關和IEC62271-100:2001交流高壓開關等國家和國ji標準。
2.35KV室外真空斷路器的型號和含義
三、使用條件
3.1一般使用情況。
（a）周圍空氣溫度不超過40℃，24h內測量的平均溫度不超過35℃；zui周圍空氣溫度低于-25℃。
（b）上限1000W/m2（晴天正午）太陽輻射的影響應考慮在內。
（c）高度：2000米以下。
周圍空氣可能被灰塵、煙霧、腐蝕性氣體和/或可燃氣體、蒸氣或鹽霧所污染；污穢程度在GB/T5582中等以下。
（e）風速小于34m/s
（f）開關裝置和控制裝置的振動或地面運動可被忽略。
（g）二次系統感應的EMI幅度不超過1.6KV。
3.2超過上述正常使用條件，用戶應與生產廠家協商。陜陜泰開高壓開關有限公司。
四、技術參數。
4.1斷路器的主要技術參數
2。斷路器裝配調整參數。
五、結構和運作方式。
5.1斷路器結構為瓷瓶柱式，上瓷瓶柱式，內裝真空滅弧室，下瓷瓶柱式，三相瓷瓶柱式共裝在一個結構盒上，滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相連。在防止水型機構箱體內有彈簧機構和斷路器連接的連接桿。主要由真空滅弧室、電流互感器、傳動機構、彈簧操縱機構等組成。
5.1.1斷路器滅弧室
斷路器的主要部件滅弧室如圖1所示。
所配的真空滅弧室真空度比較高，由于該滅弧室觸頭采用CuCr50材料，采用杯狀縱磁場結構，具有開斷容量大，絕緣水平高，滅弧能力強，壽命長，體積小，維護簡單，無爆炸危險，污染低，噪音低等優點。
采用真空滅弧室裝上瓷瓶后，不僅避免了沖油和SF6充氣所帶來的許多弊端，而且還便于維修保養，在滅弧室與瓷瓶之間加入硅脂絕緣材料，解決了防凝露的問題，具有良好的絕緣性能，耐老化，耐室外高溫等優點。
